Установка кронштейна Kromax Techno-6

Стояла задача установить кронштейн в углу комнаты, с возможностью повернуть телевизор к центру комнаты. Для этого был выбран кронштейн Kromax Techno-6.

Кронштейн поставляется в фирменной упаковке. Все детали плотно упакованы, что гарантирует сохранность покрытия и пластиковых деталей кронштейна.

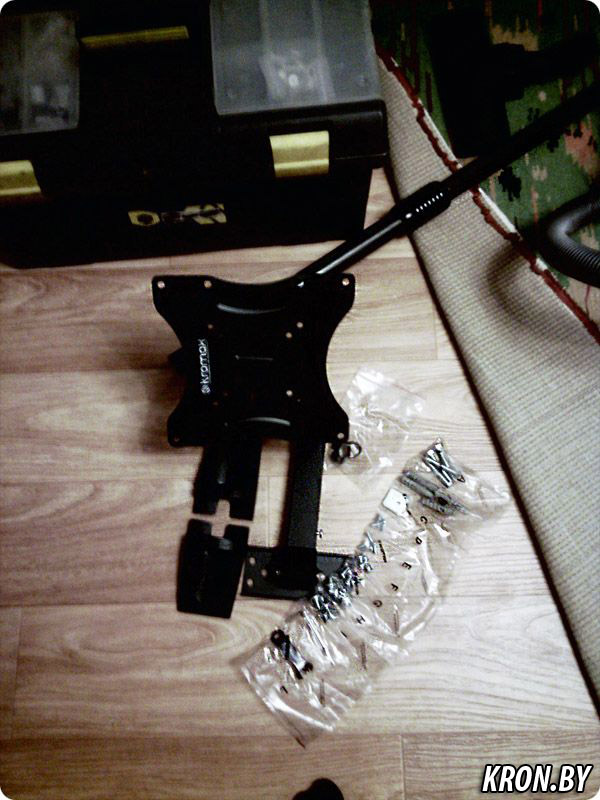

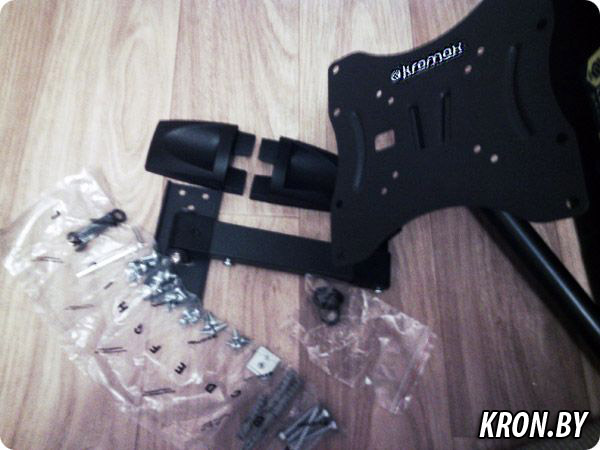

С кронштейном идёт полный набор креплений и винтов.

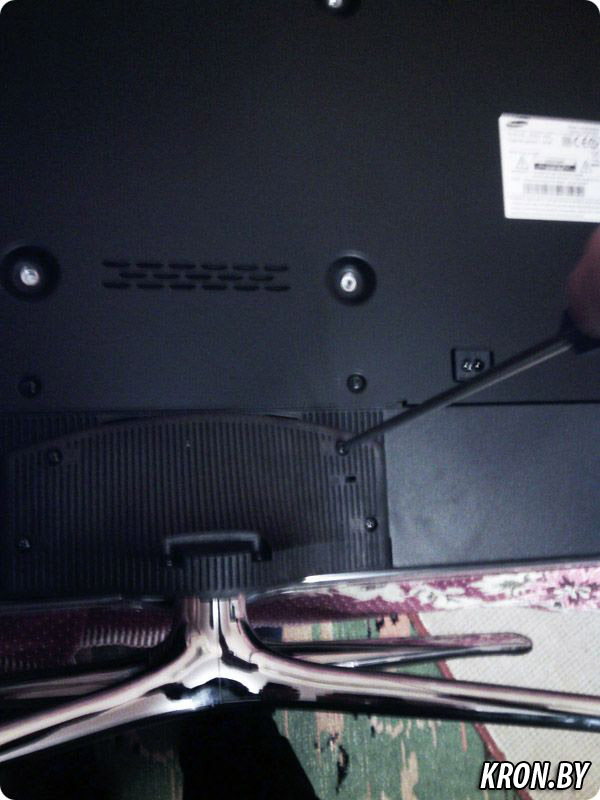

Первым делом, нужно открутить подставку телевизора. Для этого телевизор нужно положить лицевой стороной на мягкую поверхность и произвести демонтаж подставки.

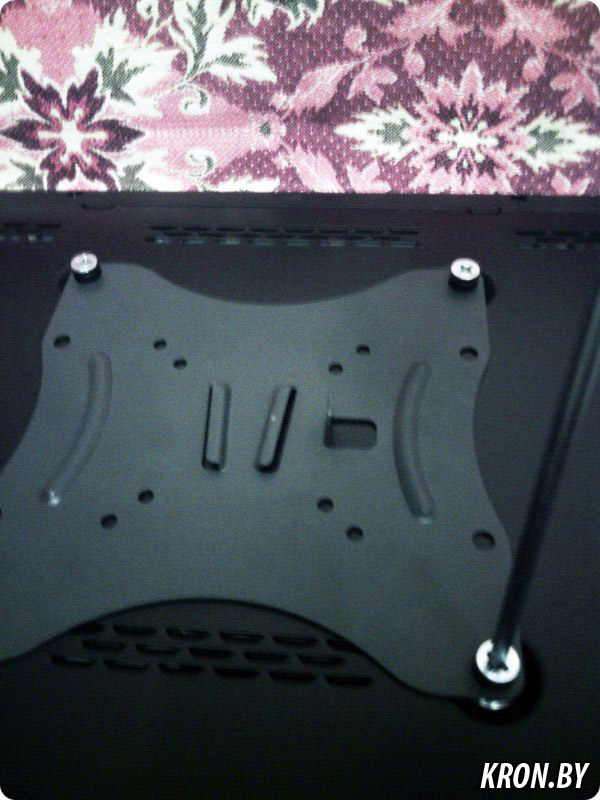

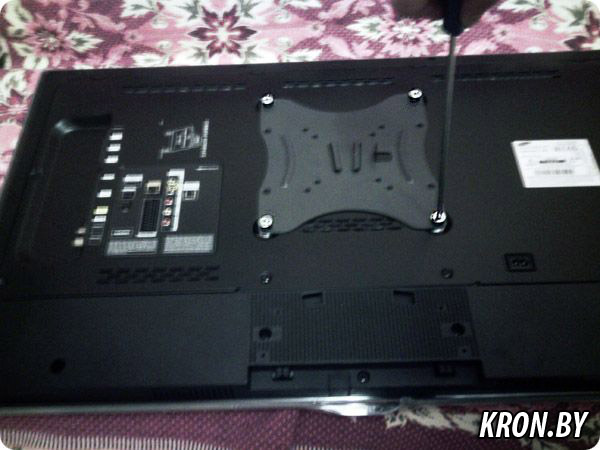

Следующий этап: прикручиваем монтажную пластину к телевизору. Данный телевизор имеет стандарт крепления VESA 200x200. Пластина крепится при помощи 4 винтов. Для данного телевизора глубина резьбы оказалась чуть меньше чем поставляемые в комплекте винты, поэтому используем пластиковые втулки для компенсации длины (поставляются вместе с кронштейном).

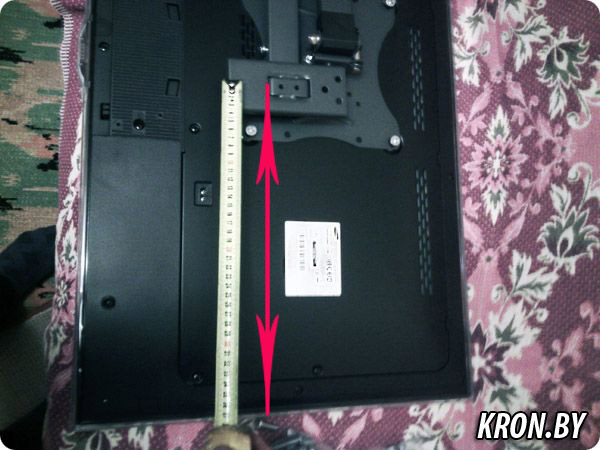

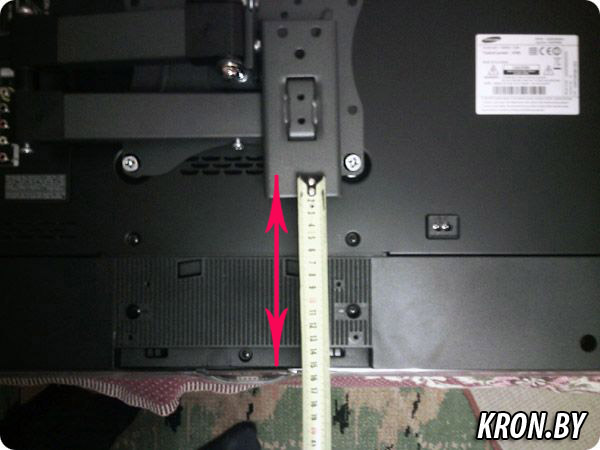

После того как монтажная пластина прикручена, прикладываем кронштейн и делаем замеры по горизонтали и вертикали для точного позиционирования телевизора на стене.

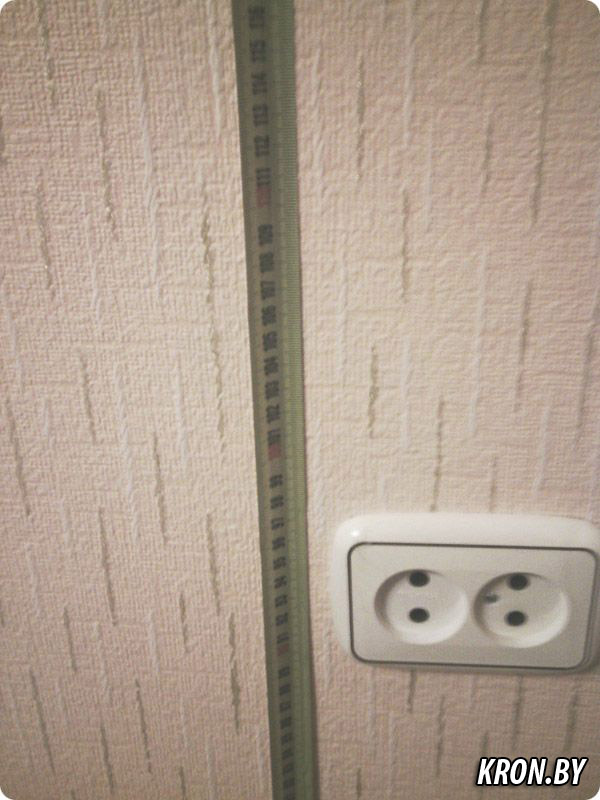

Размечаем места крепления кронштейна. Перед сверлением отверстий, стену нужно проверить на отсутствие проводки.

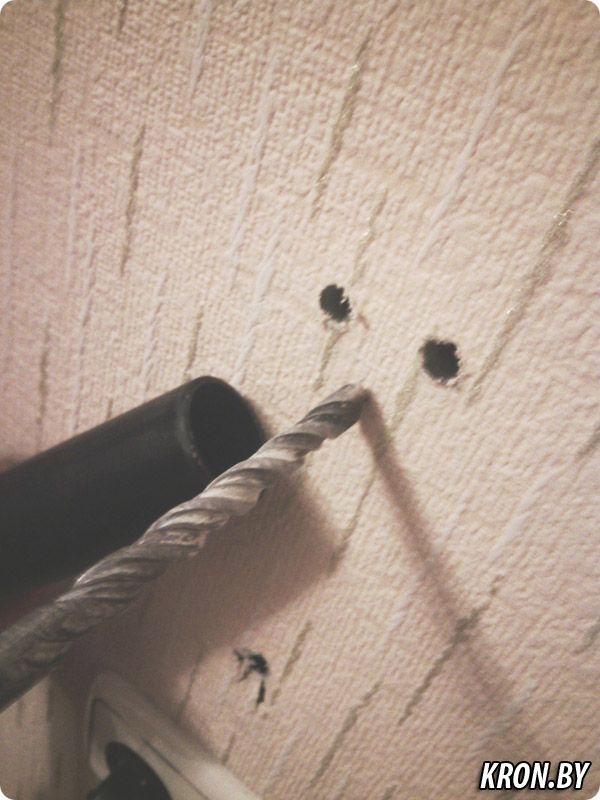

  После того, как обозначены места для дюбелей, приступаем к сверлению отверстий. Для того, чтобы уменьшить количество пыли и мусора – используем пылесос.

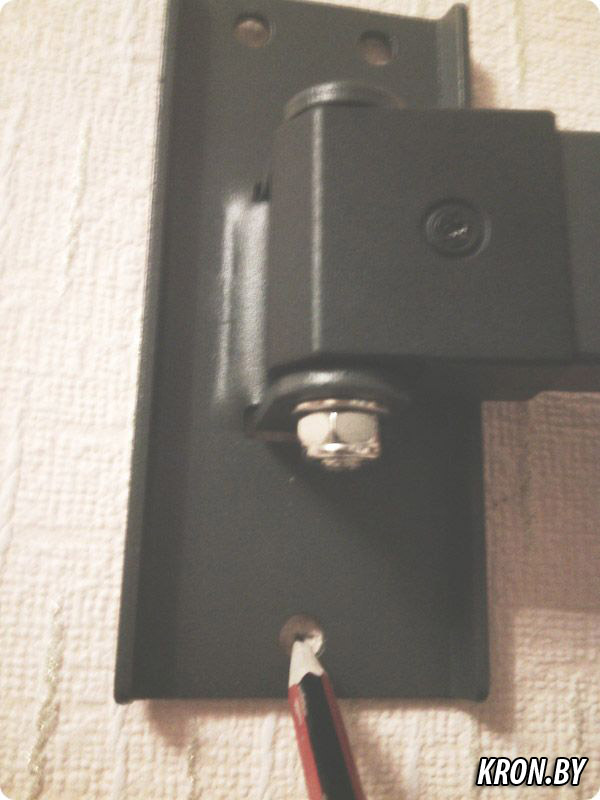

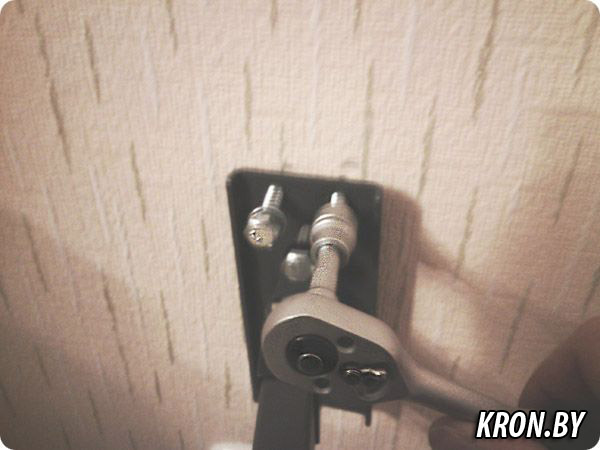

Просверлив отверстия, вставляем в них дюбеля и наживляем глухари, которые идут в комплекте. С помощью уровня, выставляем кронштейн по уровню и дожимаем крепежные болты.

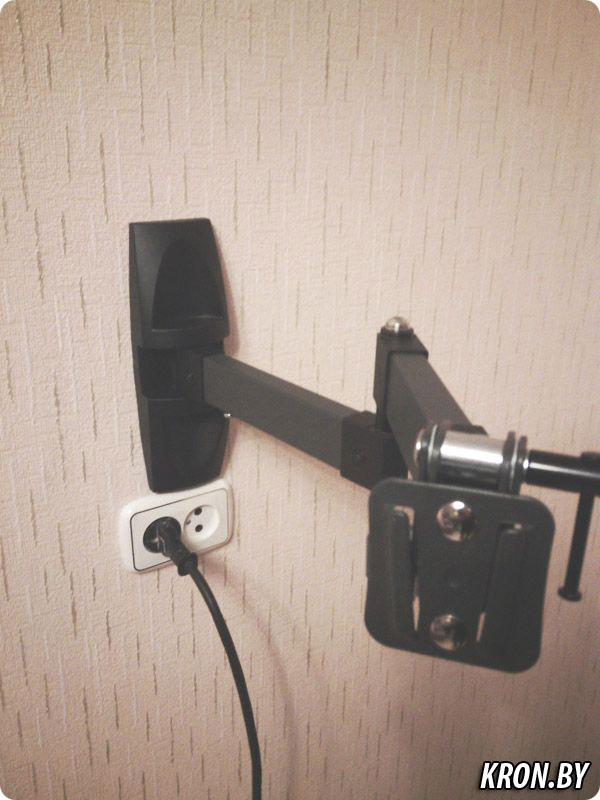

После того как все болты дожаты, нужно проверить надёжность конструкции, приложив адекватную нагрузку на максимальном выносе от стены.

Телевизор вместе с прикрепленной крепежной пластиной навешиваем на кронштейн (пластина заходит в пазы кронштейна).

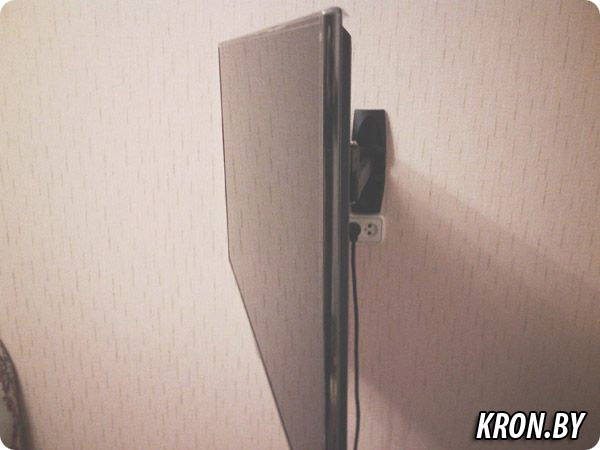

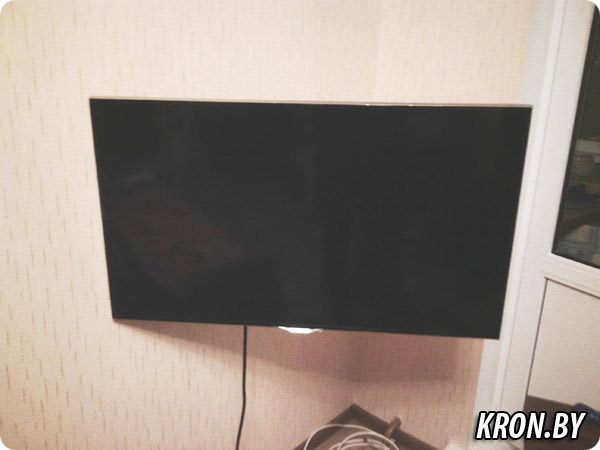

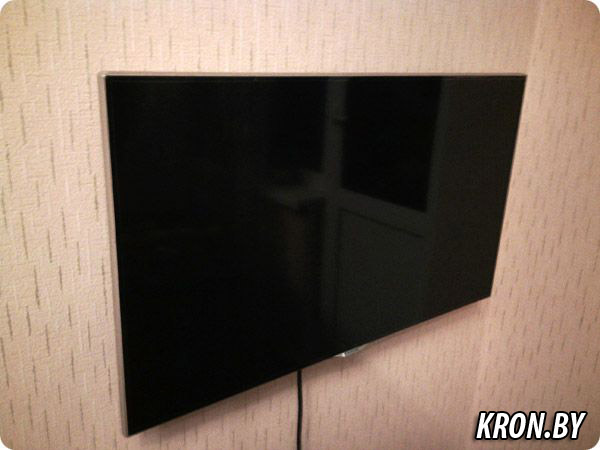

  В результате мы получили возможность повернуть телевизор к зрителю при просмотре и, при необходимости, сложить кронштейн и придвинуть телевизор максимально к стене. Розетки спрятаны за телевизором, для эстетики :)
