Установка кронштейна Electriclight КБ-01-12-У

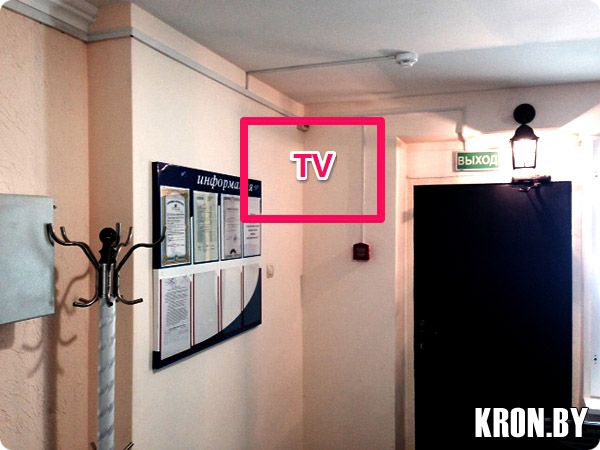

Телевизор должен висеть в приемной парикмахерской под самым потолком, для того чтобы не мешать проходу посетителей.

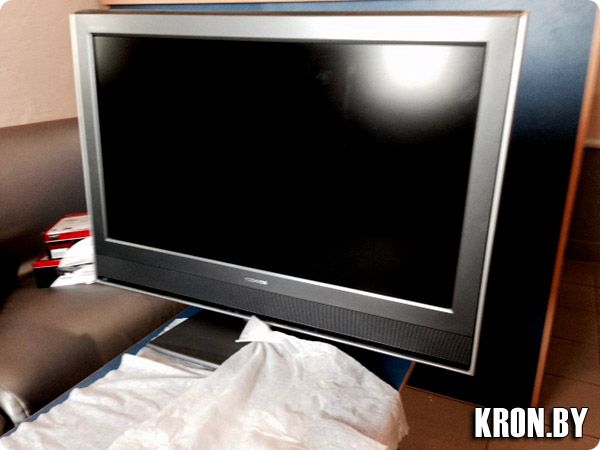

Телевизор марки Toshiba 32”

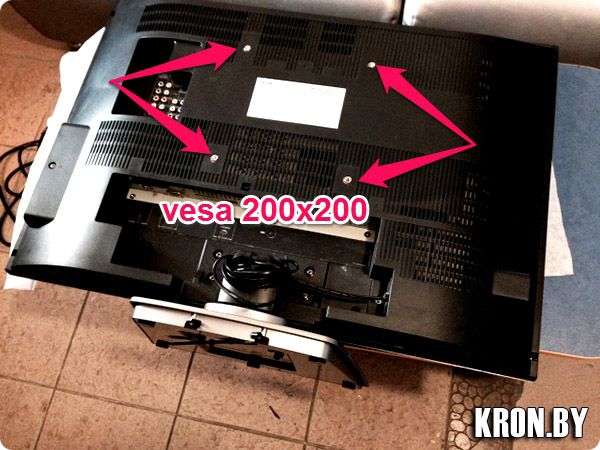

Телевизор положили экраном вниз на стол, предварительно подстелив мягкую ткань для предотвращения царапин на экране. На задней стенке телевизора 4 крепежных отверстия на расстоянии 200Х200мм диаметром 6мм глубиной 20мм. Для этих размеров подходит наклонно-поворотный кронштейн Электриклайт КБ-01-12-У. Они поставляются в двух цветах: черный и металлик. Т.к. телевизор черного цвета – кронштейн выбираем тоже черный.

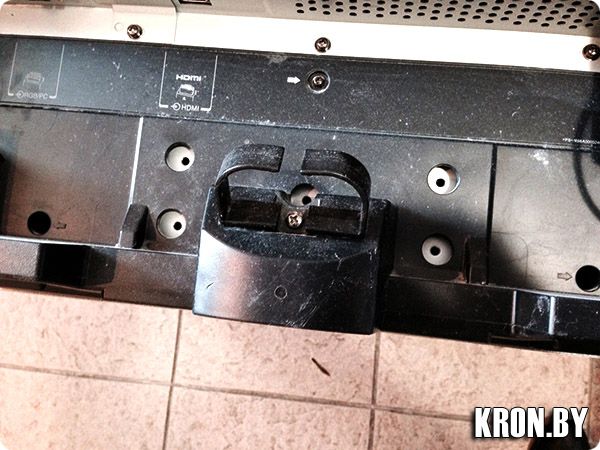

  Откручиваем подставку от телевизора. При установке телевизора на кронштейн она нам не понадобится.

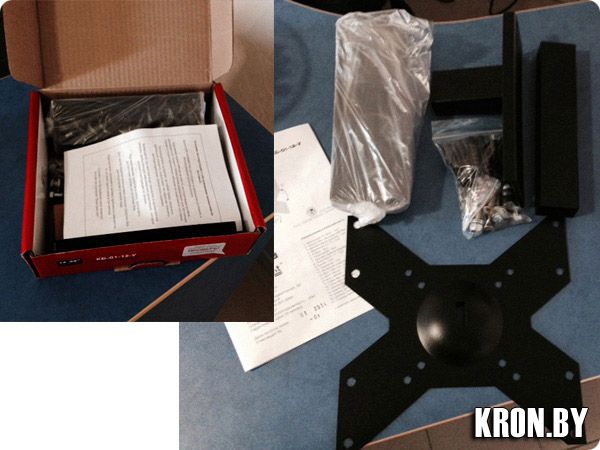

Кронштейн КБ-01-12-У поставляется в цветной фирменной упаковке. В комплект  входят: - инструкция по сборке и установке - крепежный комплект к стене (5 дюбелей D10 и 5 саморезы под крестообразную отвертку) - крепежный комплект к телевизору (болты м5, м6 и м8 по 4шт длиной до 2см)

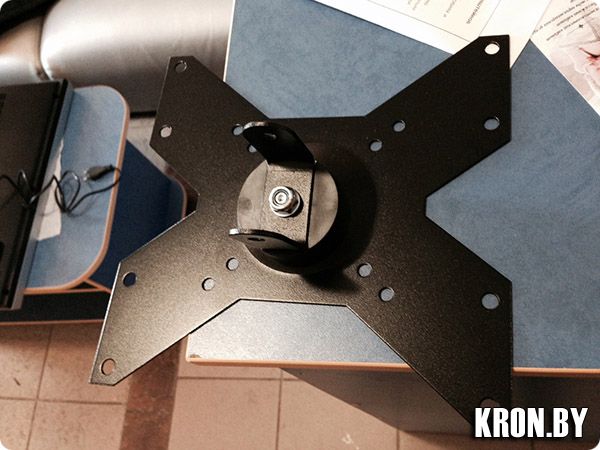

  Согласно схеме сборки собираем узел, который крепится к задней стенке телевизора.

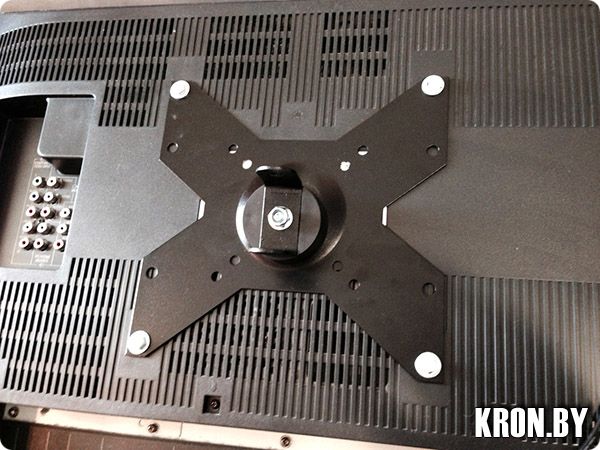

   Собранный узел винтами прикручиваем к телевизору винтами м6 через шайбы.

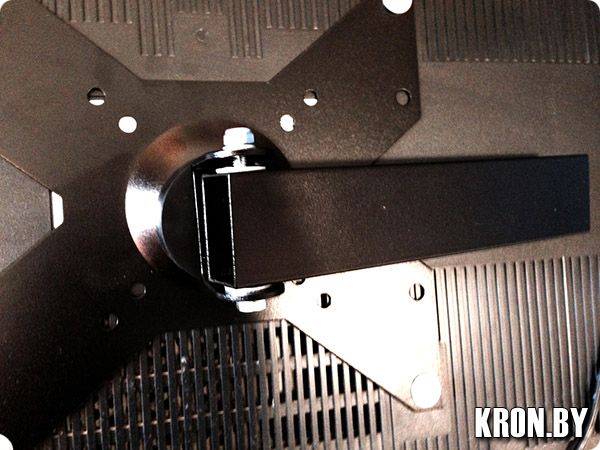

Собираем поворотное колено. Шайбы большего диаметра устанавливаются между скобой и трубой, а меньшего – снаружи. Зажимаем самоконтрящуюся гайку, деформируя скобу. От степени зажатия гайки зависит жесткость поворотного механизма.

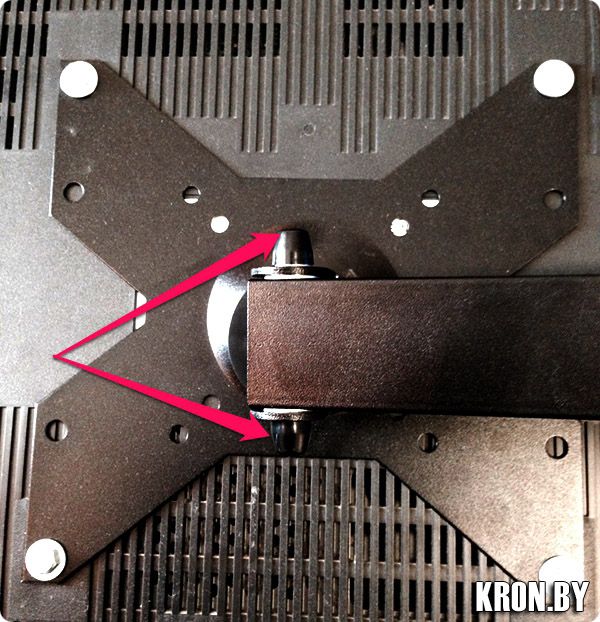

   На гайку и шляпку болта надеваем декоративные колпачки.

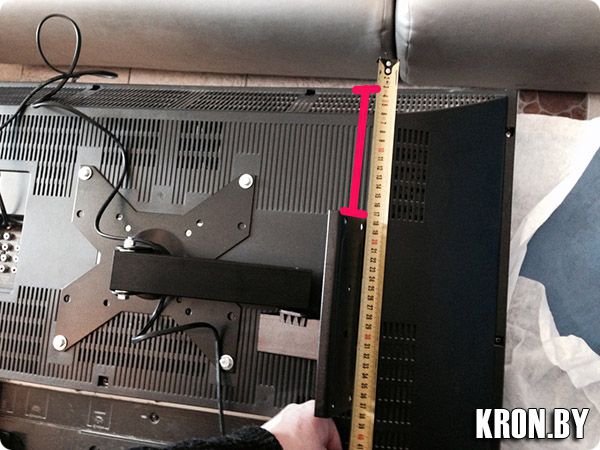

Для нас важно рассчитать высоту телевизора относительно крепежной пластины, поэтому собираем кронштейн и измеряем расстояние от верхнего края телевизора до  пластины.

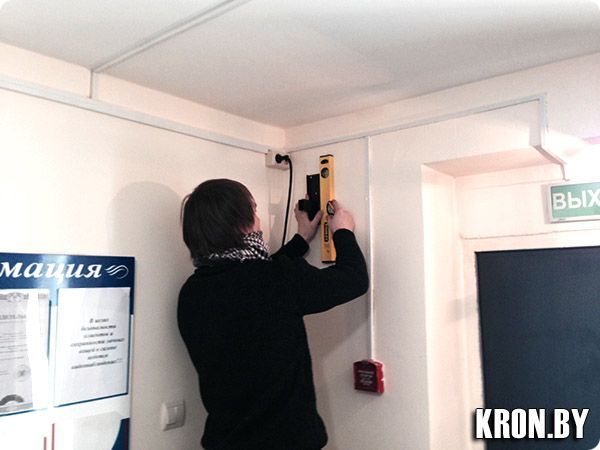

   Замеряем расстояние от потолка и отмечаем центры отверстий под дюбеля.

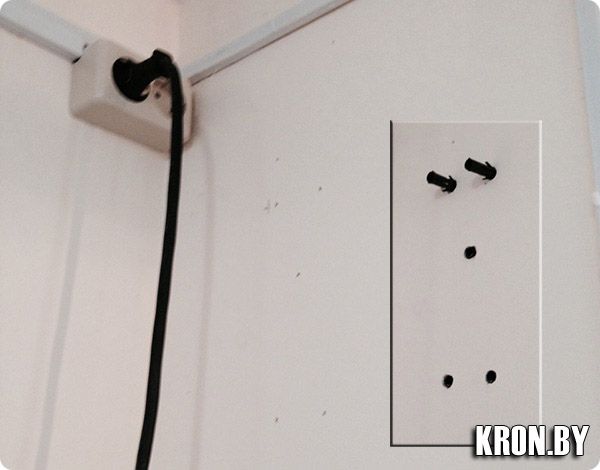

  Сверлим 5 отверстий сверлом 10мм глубиной 70мм и вставляем в них дюбеля.

  Саморезами прикручиваем крепежную пластину к стене и закрываем пластиковой крышкой.

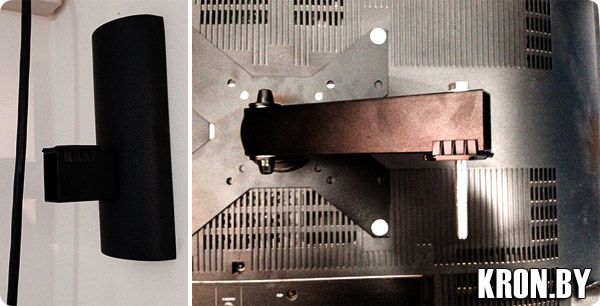

  Теперь мы готовы соединить две части кронштейна. Для этого предварительно ставим пластиковые переходники как показано на схеме и вставляем болт в отверстие на трубе.

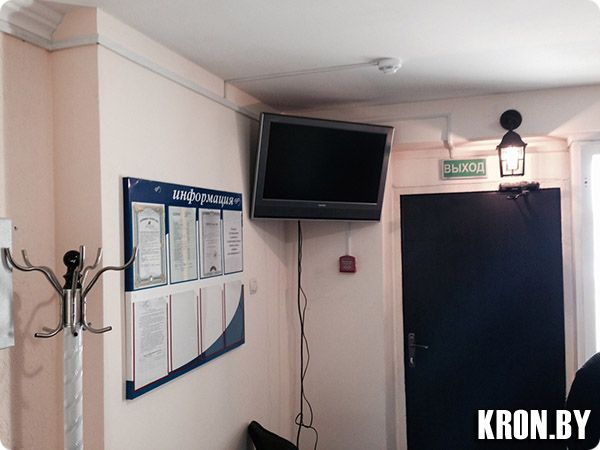

Навесив телевизор выставляем угол наклона, закрываем поворотный механизм пластиковыми заглушками. Телевизор висит под потолком в углу и наклонен к зрителю для удобства просмотра. Кронштейн КБ-01-12-У с поставленной задачей справился!
