Установка кронштейна Brateck LPA17-444

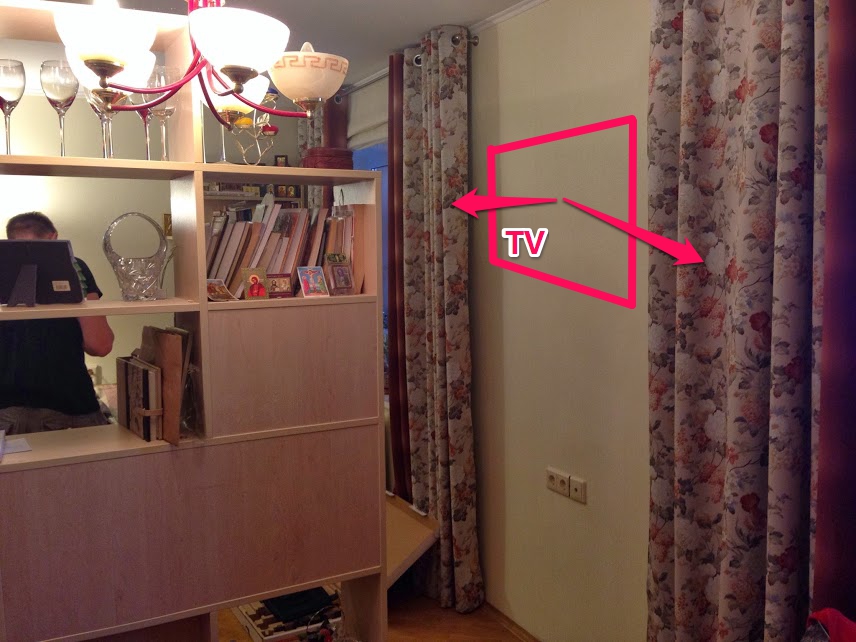

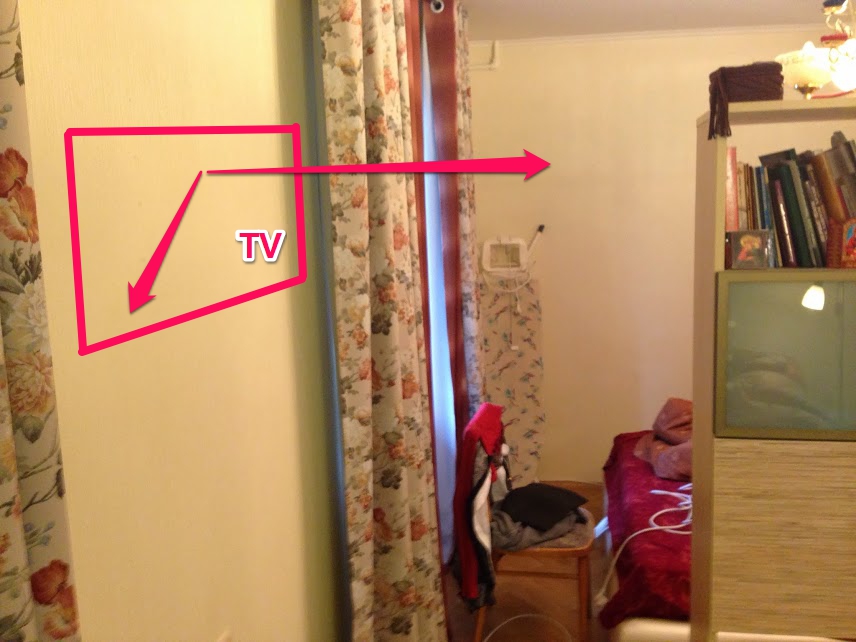

Комната, в которой необходимо было установить кронштейн, разделена на 2 части. Должна быть предусмотрена возможность повернуть телевизор к смотрящему с одной части комнаты (около 45 градусов), с другой части комнаты (отклонить вправо и немного повернуть), а также телевизор нужно плотно прижать к стене, чтобы он не мешал проходу.   С такой задачей отлично справляется кронштейн Brateck LPA17-444. У него длинный вылет от стены (до 658мм), а также в сложенном состоянии у него достаточно узкий профиль – всего 38мм. Для его крепления необходима надежная бетонная стена, т.к. максимально выдвигая телевизор мы создаем большой рычаг, который может вырвать дюбеля из стены, если они не плотно сидят.

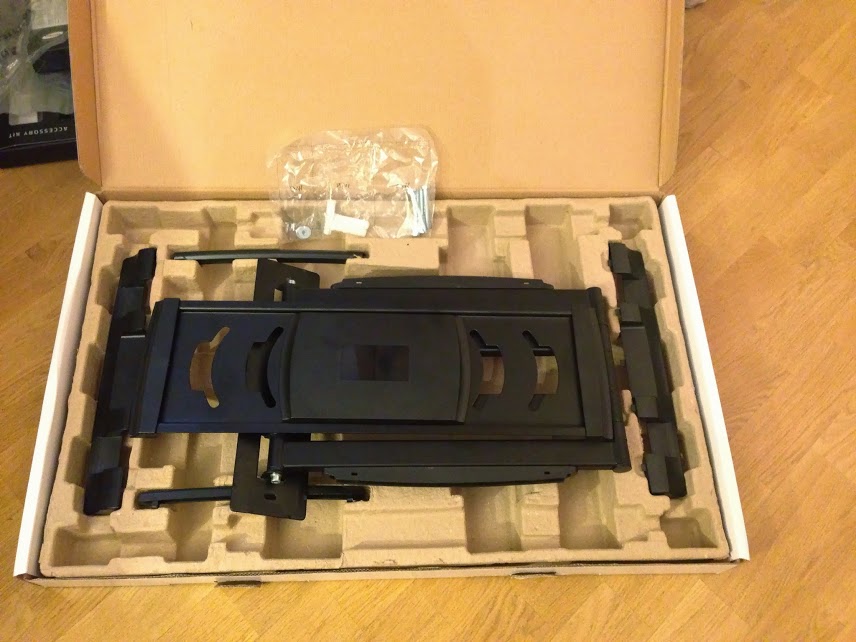

  Кронштейн Brateck LPA17-444 поставляется в сложенном на 95% состоянии в очень качественной коробке (как яйца в лотке), поэтому все пластиковые детали и краска на кронштейне не имеют шанса повредиться при транспортировке.

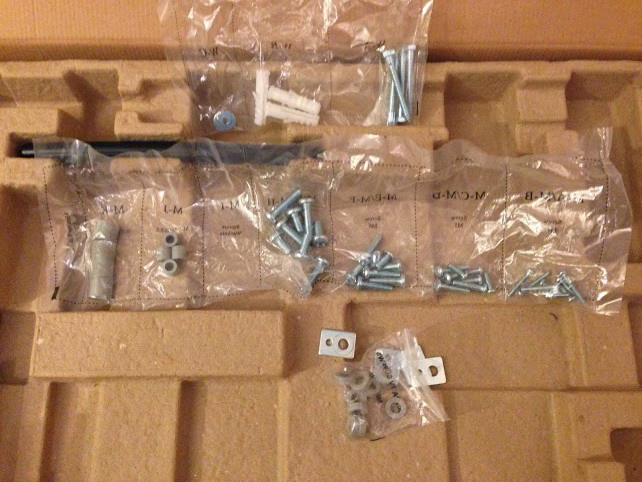

  В набор крепежа входит хороший комплект винтов, шайб, прокладок и втулок, что гарантирует его соответствие любому телевизору. Дюбеля в наборе для крепления кронштейна к стене – простые, но их вполне достаточно для работы с бетонной стеной. Если у вас стена не из бетона, рекомендуется приобрести специальный крепеж.

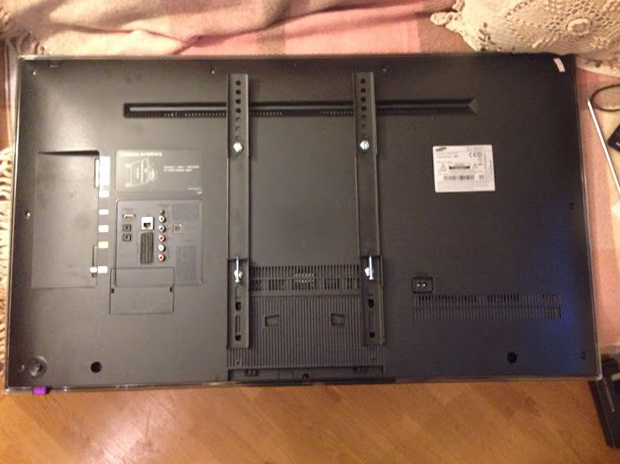

  Начинаем сборку с прикручивания крепежных реек к задней панели телевизора (предварительно положив его экраном вниз на ровную поверхность и сняв подставку для телевизора, если она есть). В данном телевизоре стандарт крепления VESA 200х200. Винты диаметром 6мм. Прикручиваем их через шайбы

.

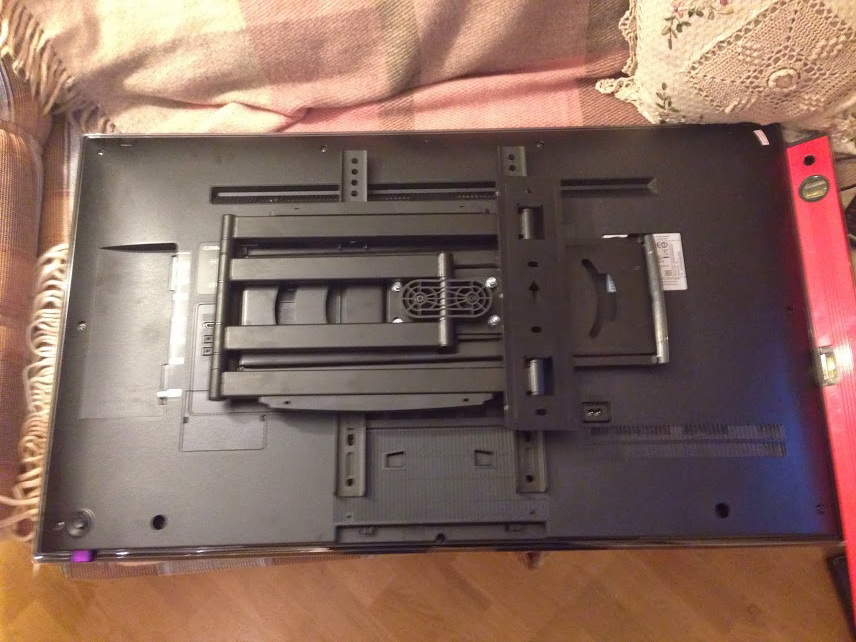

 После этого прикладываем весь кронштейн для того, чтобы разметить расположение крепежной пластины относительно краев телевизора.

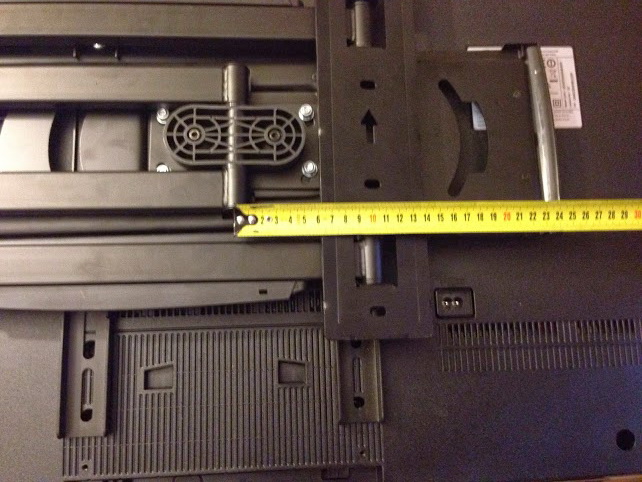

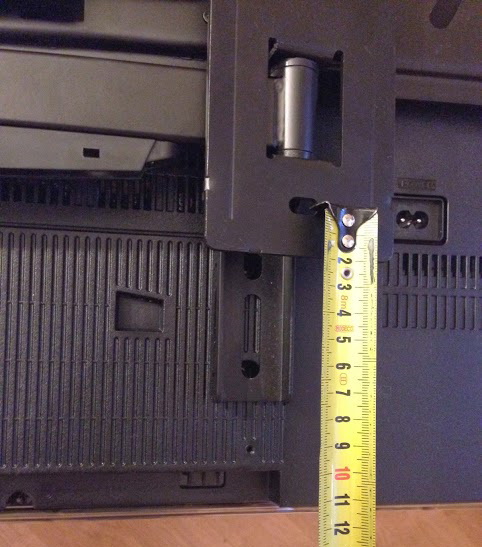

 Крепежная пластина смещена на 10см от центральной оси телевизора. Это важно для точного позиционирования кронштейна на стене.

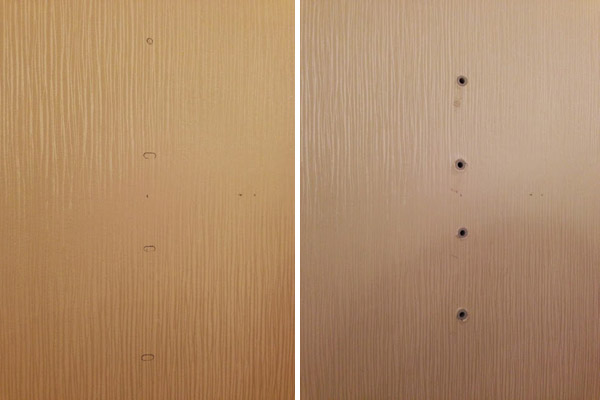

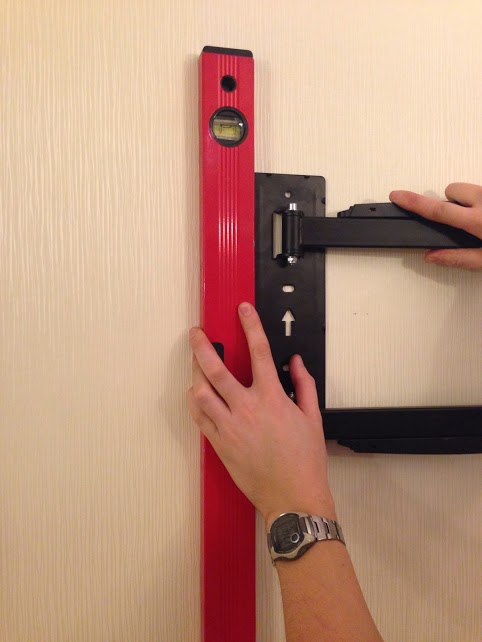

  В качестве привязки по вертикали заказчик указал нам нижнюю границу телевизора, поэтому от нее и меряем расстояние до первого крепежного отверстия.     Разметив на стене опорные точки, прикладываем крепежную пластину строго вертикально, используя уровень и обозначаем центра 4-х отверстий. Обращаем внимание на стрелку на крепежной пластине кронштейна – она должна смотреть вверх.   По отмеченным центрам сверлим перфоратором 4 отверстия диаметром 10мм. При сверлении используем пылесос, чтобы не было пыли. Вставляем 4 дюбеля.

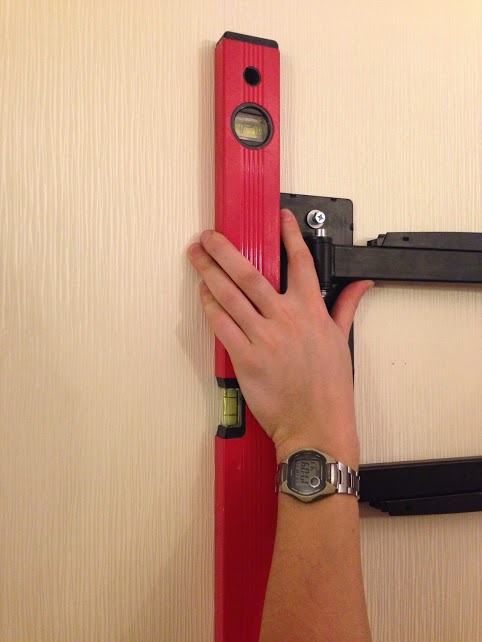

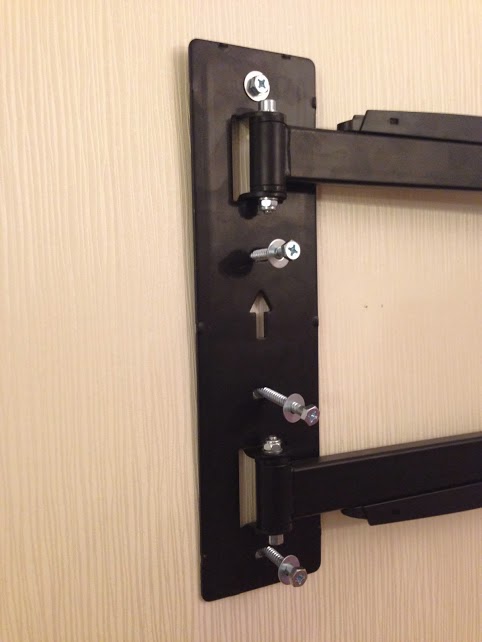

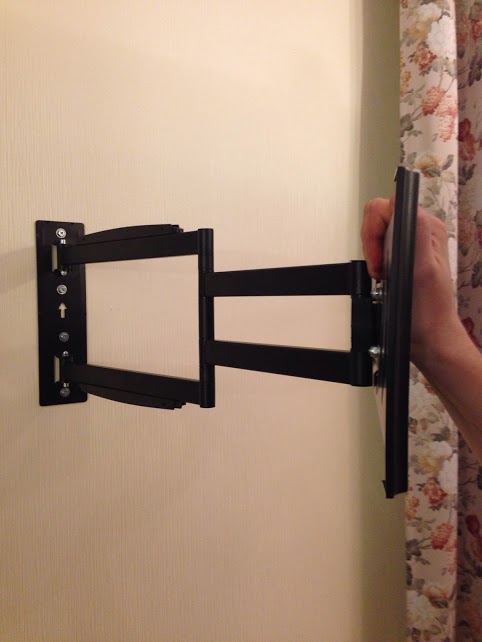

Через шайбы наживляем глухари. Шляпка глухарей удобна тем, что она подходит и под ключ (шестигранные головки) и под крестообразную отвертку.     Для точного позиционирования отверстия в крепежной пластине выполнены в форме овалов, что дает возможность отрегулировать вертикаль. Поэтому еще раз прикладываем уровень и дожимаем все глухари.     После того, как все дожато, проверяем надежность крепления кронштейна к стене, приложив нагрузку на максимальном выносе от стены.     Проверяем необходимый нам функционал. Кронштейн поворачивается влево и вправо, а также очень плотно прилегает к стене в сложенном состоянии. То, что нам и нужно!

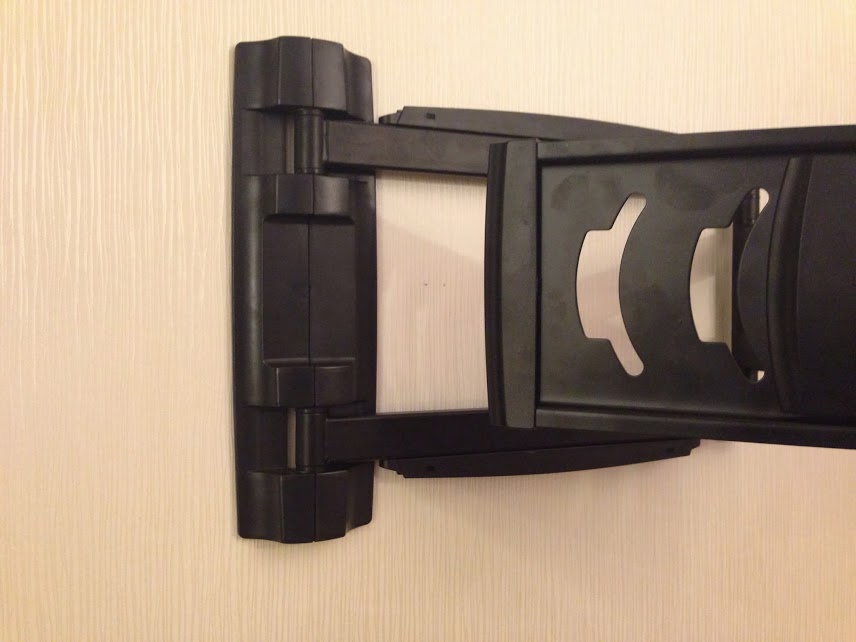

Убедившись, что дюбеля в стене сидят надежно, закрываем пластиковыми накладками основание кронштейна.

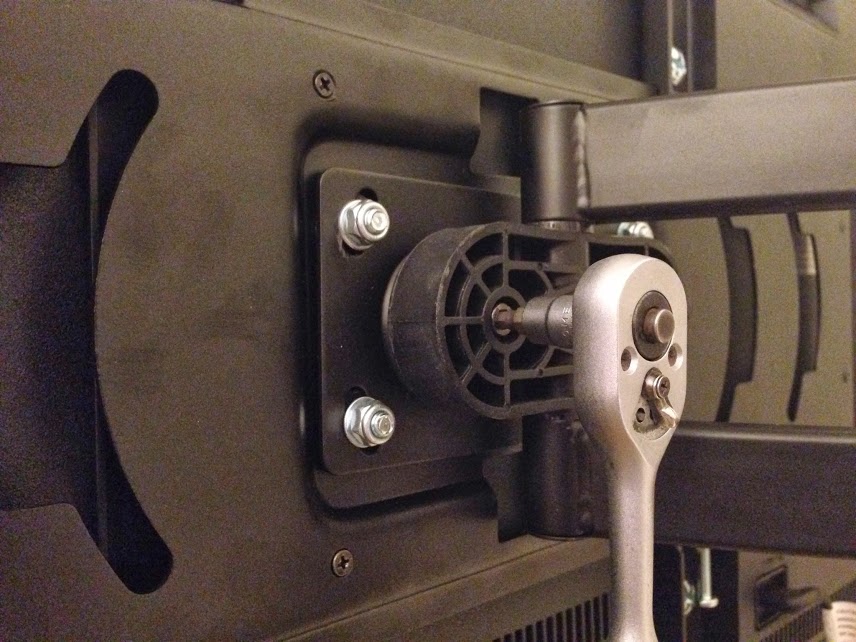

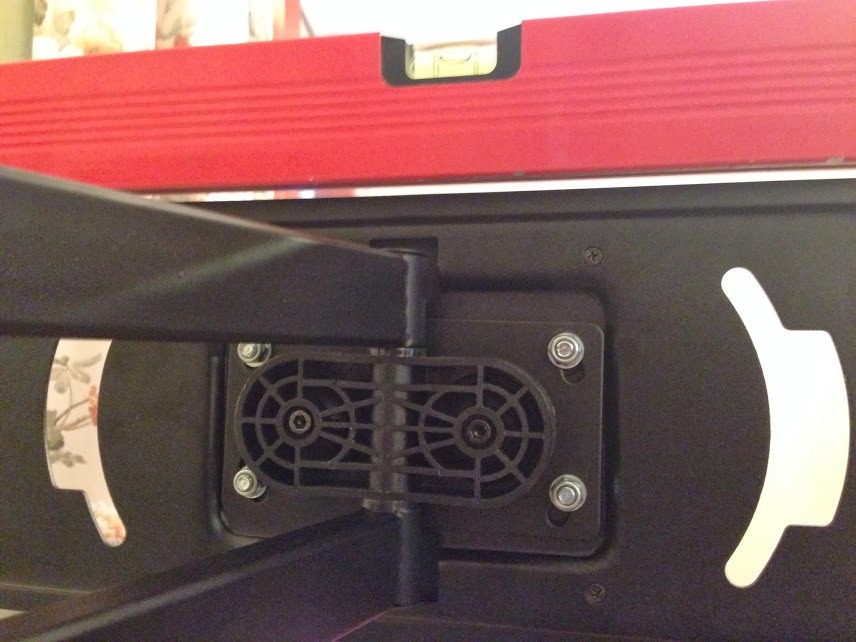

С обратной стороны пластины есть возможность отрегулировать ее по горизонту. С помощью уровня ровно все выставляем.


 Навешиваем телевизор вместе с рейками на горизонтальную пластину кронштейна.

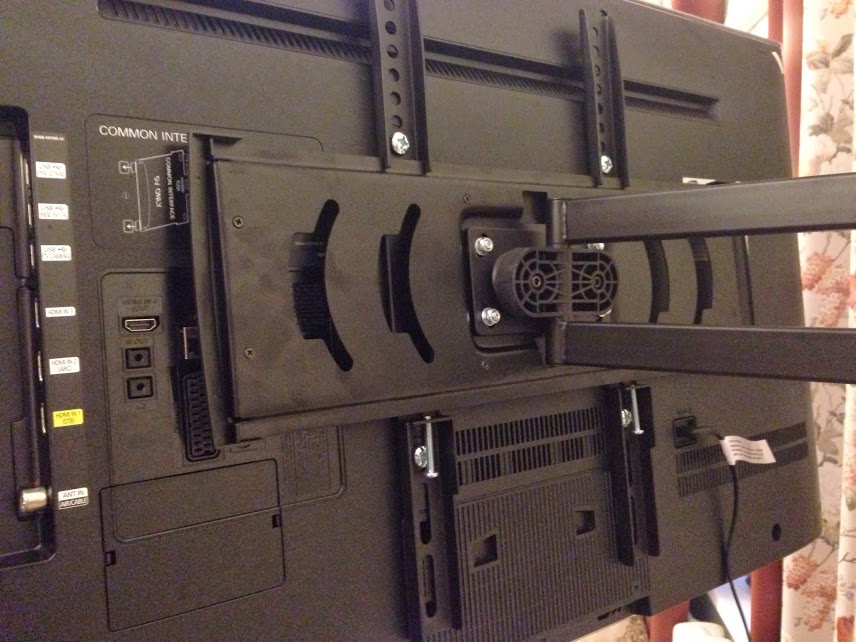

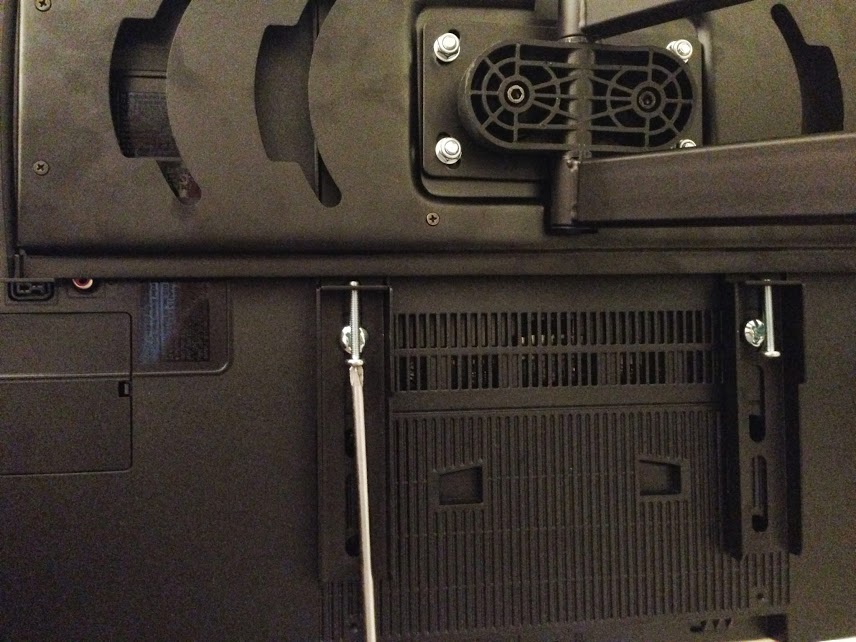

 Закручиваем стопорные винты на  рейках, фиксируя их относительно пластины. Теперь телевизор надежно закреплен и его невозможно сбросить.


У кронштейна предусмотрена функция наклона телевизора. Степенью зажатия двух винтов (см. рисунок) мы регулируем необходимое усилие для наклона. Если телевизор не планируется наклонять, то рекомендуется плотно зажать эти винты.

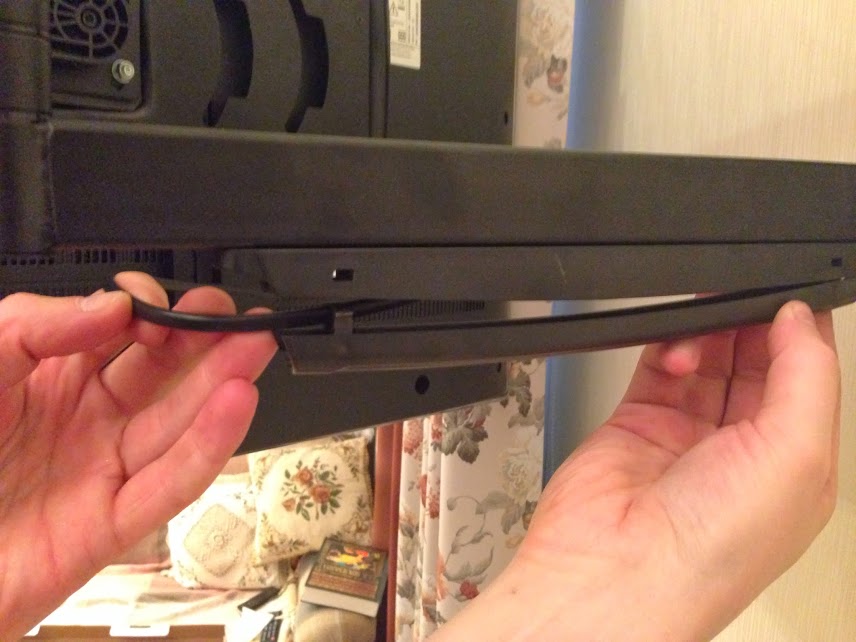

 У кронштейна Brateck LPA17-444 есть пластиковые кабель-каналы, в которые удобно проложить кабеля. Причем кабель-канала 2 (сверху и снизу), поэтому рекомендуется разделить силовой кабель от остальных во избежание электрических помех.

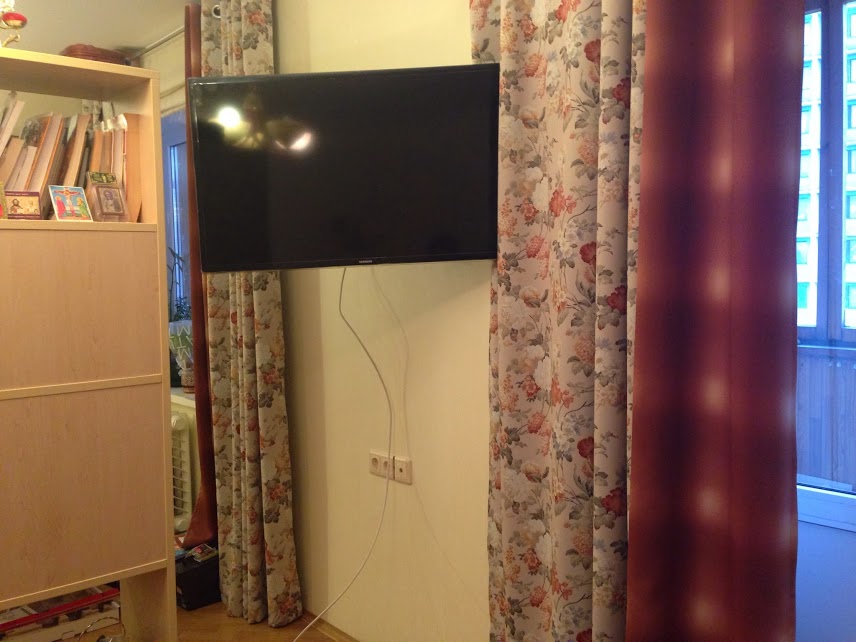

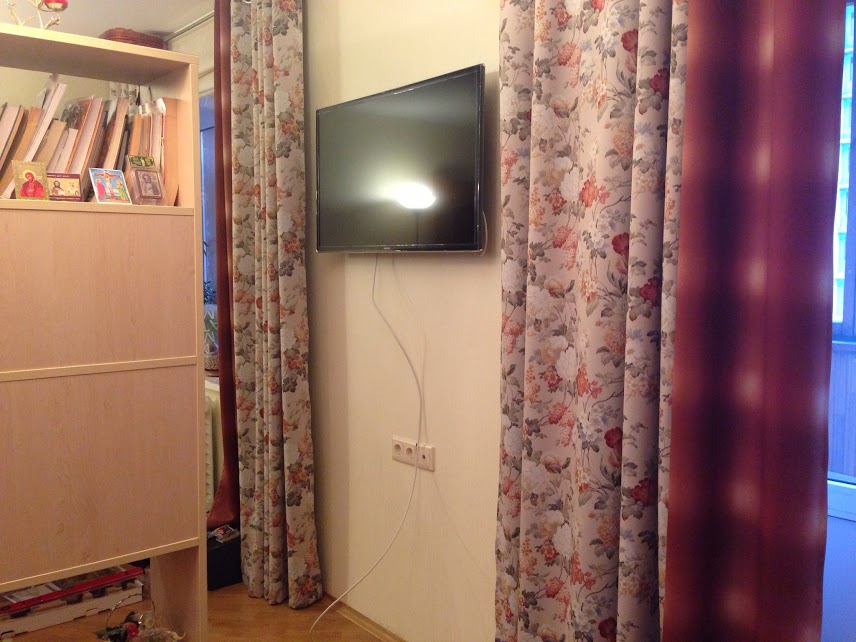

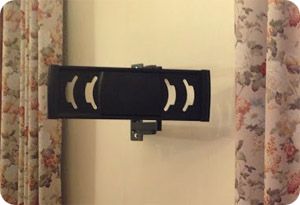

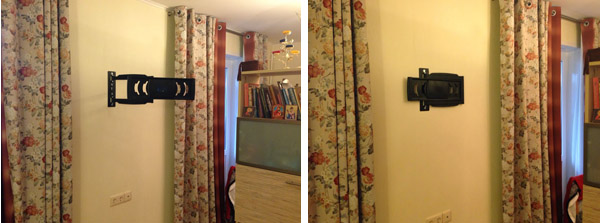

 В результате телевизор можно смотреть из разных комнат и он не  мешает проходу в сложенном состоянии. Кронштейн отлично справился с поставленными задачами!

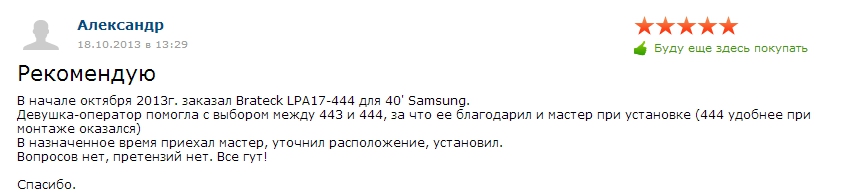

Отзывы клиентов:
