Установка кронштейна Holder LCDS-5066

Телевизор должен висеть на стене посредине комнаты с возможностью поворота в разные стороны и наклона. В сложенном состоянии он не должен далеко отступать от стены, но должен закрыть розетки. В связи с этим был выбран многофункциональный кронштейн Holder LCDS-5066.

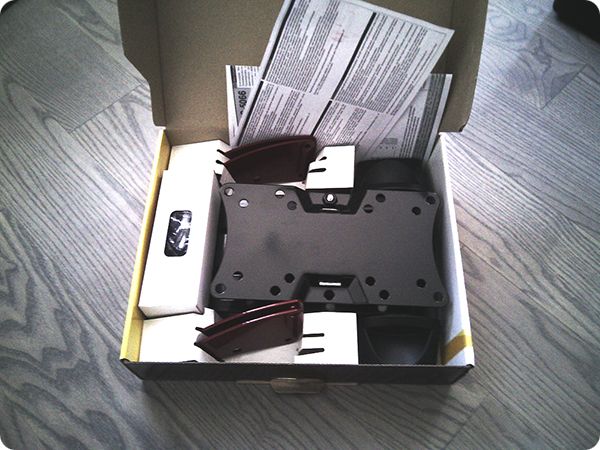

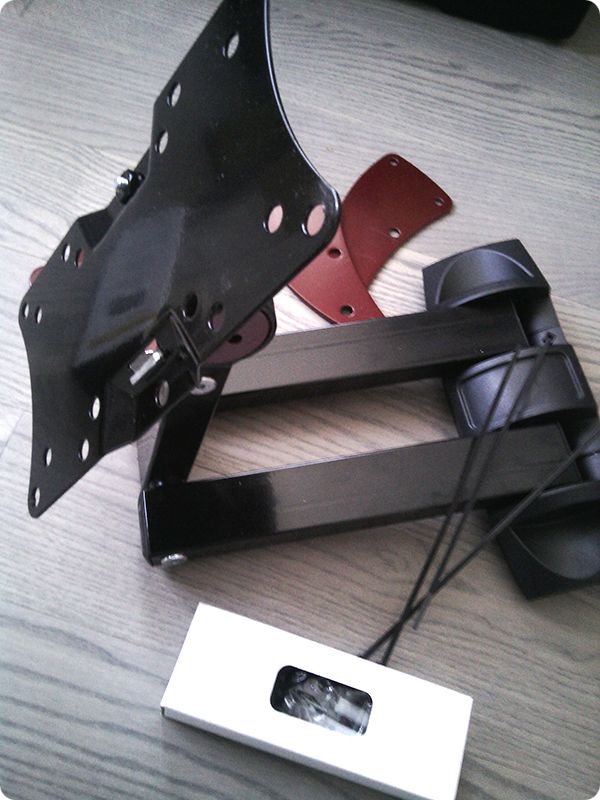

  Кронштейн поставляется в фирменной упаковке, все детали прочно закреплены, что сохраняет покрытие кронштейна от царапин при транспортировке . В комплекте идут все необходимые элементы для установки – дюбеля с винтами для крепления в стену и винты различного диаметра для крепежа телевизора.

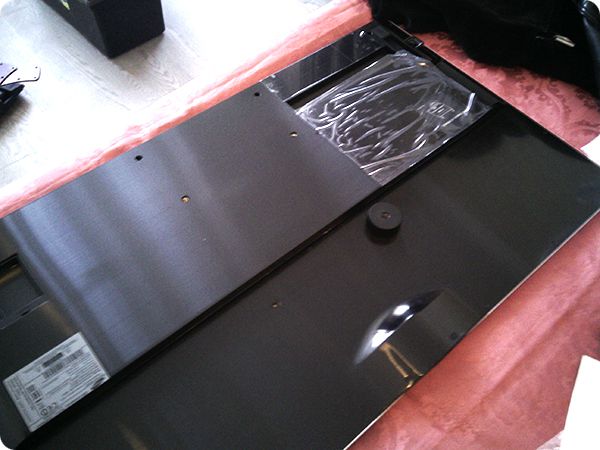

  Начинаем установку с откручивания подставки телевизора. Для этого телевизор нужно положить экраном вниз на чистую мягкую поверхность.

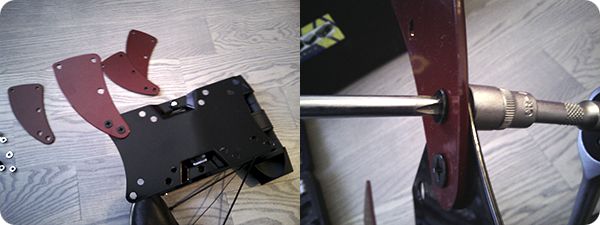

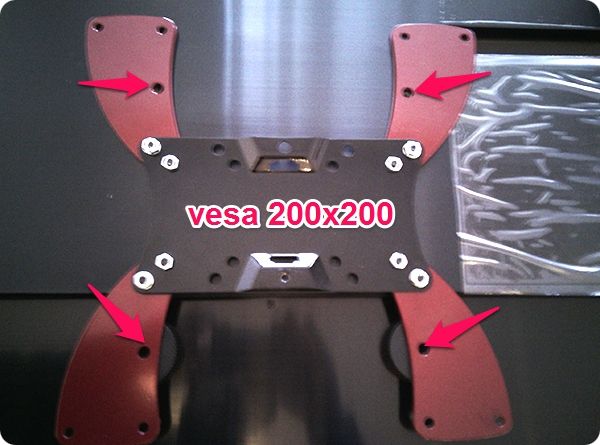

  Далее приступаем к сборке самого кронштейна. Для этого прикручиваем к монтажной пластине лепестки кронштейна.

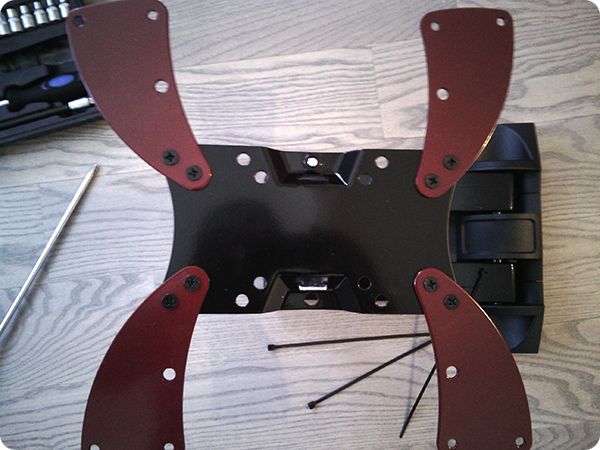

  В итоге получаем возможность установить кронштейн на телевизоры с крепежными отверстиями 200x200, 300x200 и 300x300мм.

  Кронштейн разделяется на 2 части: одна крепится к телевизору, другая к стене. Потом они соединяются.

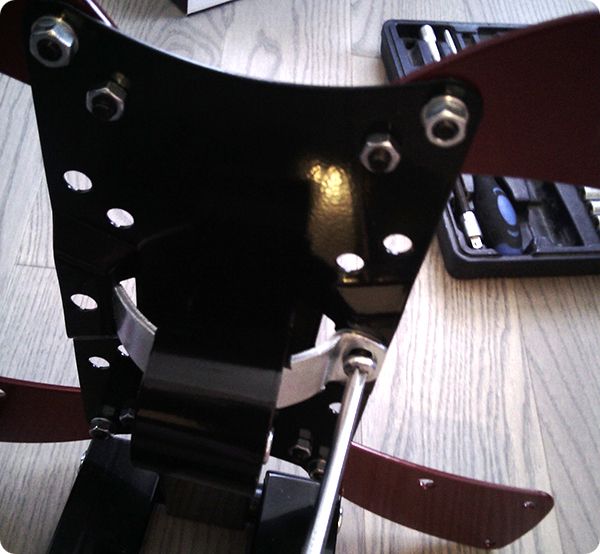

  Прикручиваем монтажную пластину к телевизору. В данной модели стандарт крепления VESA 200x200

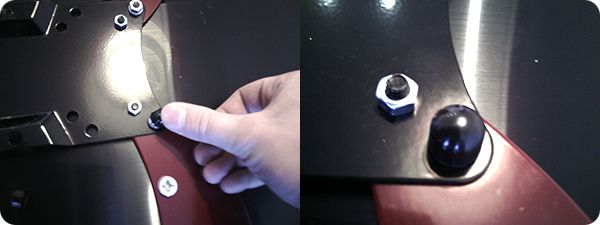

  Для эстетического вида кронштейна закрываем гаечки декоративными пластиковыми колпачками.

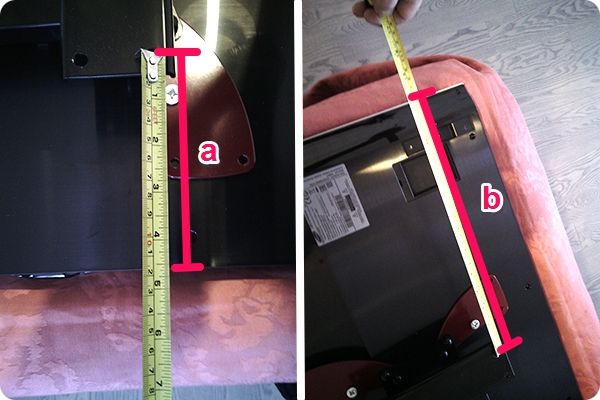

  Далее переходим к замерам для точного позиционирования телевизора на стене. Для этого нам нужно собрать весь кронштейн и замерить расстояния от настенной крепежной пластины  до краев телевизора по горизонтали (а) и вертикали (b)

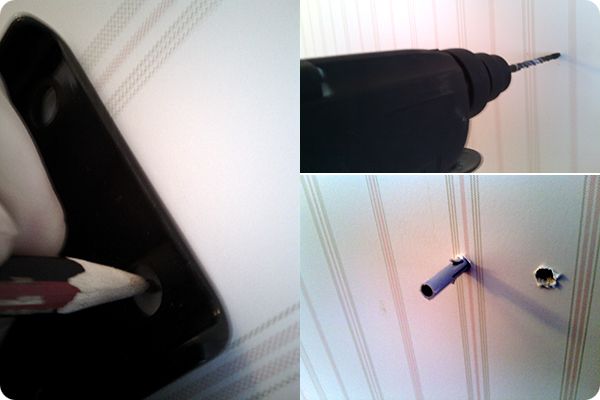

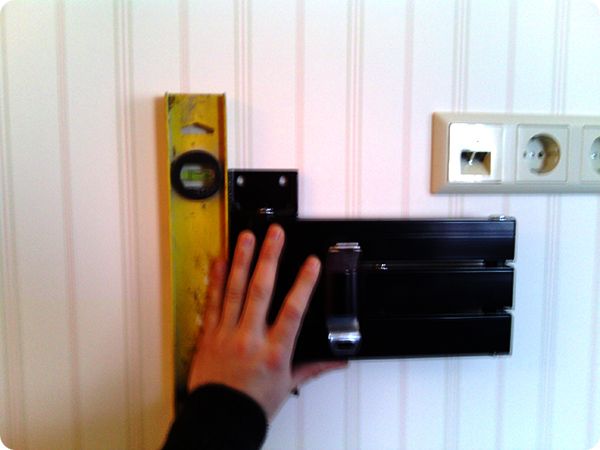

  Используя уровень и наши размеры, позиционируем кронштейн на стене и размечаем отверстия для дюбелей.

  Приступаем к сверлению отверстий. В комплект крепежа к стене используются дюбеля 8х50мм. Сначала сверлом Д6 с отбойником сверлим 4 отверстия, затем сверлом Д8 без функции отбойника расширяем отверстия. Очень важно для надежной фиксации дюбелей не разбить отверстия больше чем на 8мм! Для уменьшения пыли при сверлении удобно использовать пылесос.

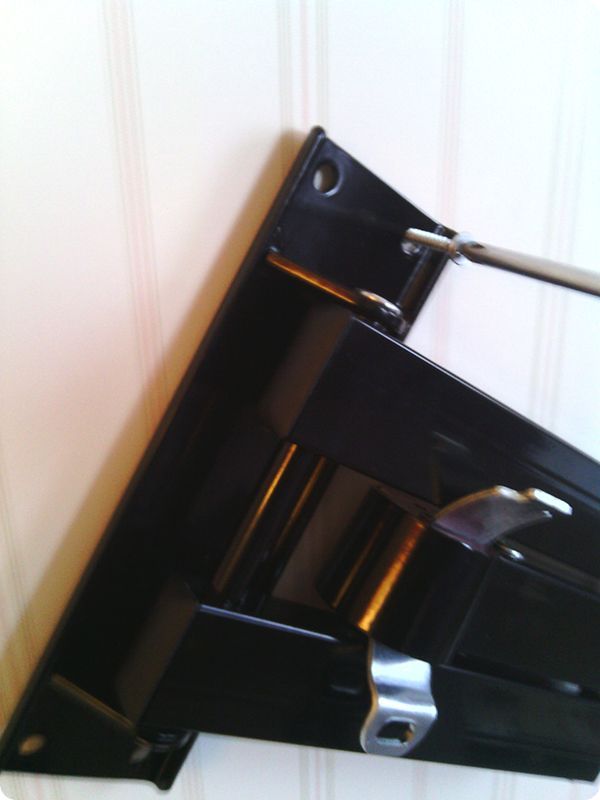

  Когда отверстия просверлены, вставляем дюбеля и на саморезы прикручиваем кронштейн.

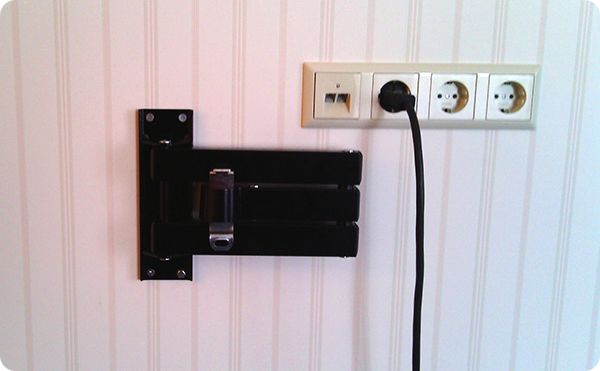

  Кронштейн закреплен на стене.

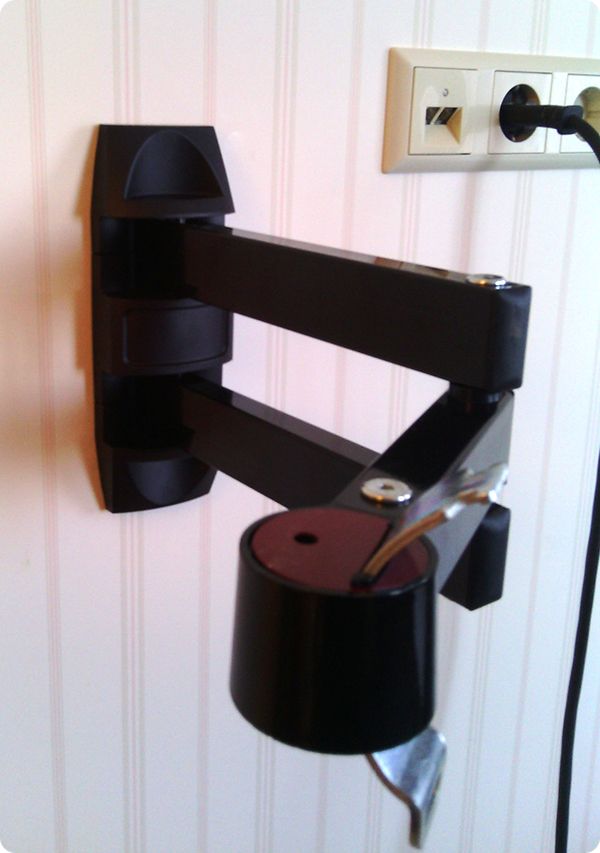

  Далее нужно проверить надёжность конструкции, придав адекватную нагрузку на максимальном выносе от стены.

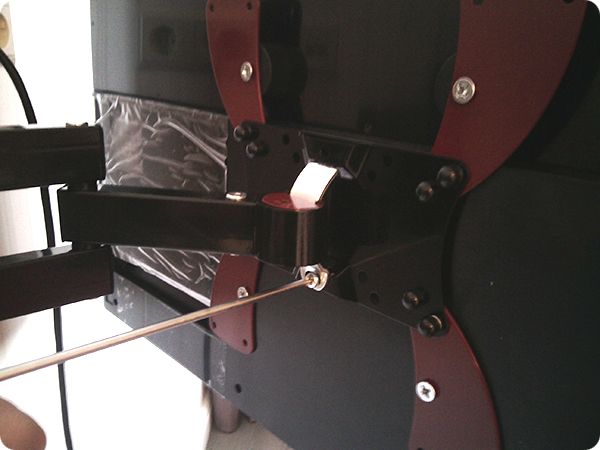

  Навешиваем телевизор на кронштейн – на металлическую скобу надеваем прикрученную к телевизору пластину. Затем винтом скручиваем две части друг с другом.

  Кронштейн установлен. В итоге мы получили возможность  развернуть телевизор в любую сторону и скрыли розетки для эстетического вида. В сложенном положении телевизор расположен на расстоянии 6см от стены. Наклоны и повороты регулируются прямо на весу (без инструментов). То, насколько жестко или плавно “ходит” кронштейн можно отрегулировать, затянув или расслабив винты в “коленях” кронштейна.
