Установка кронштейна Электриклайт КБ-01-55

Установку 4 кронштейнов необходимо было провести в школе, а значит требования надежности – строжайшие. Исходя из этого и были выбраны кронштейны Электриклайт КБ-01-55, которые держат телевизор на 2-х рычагах.

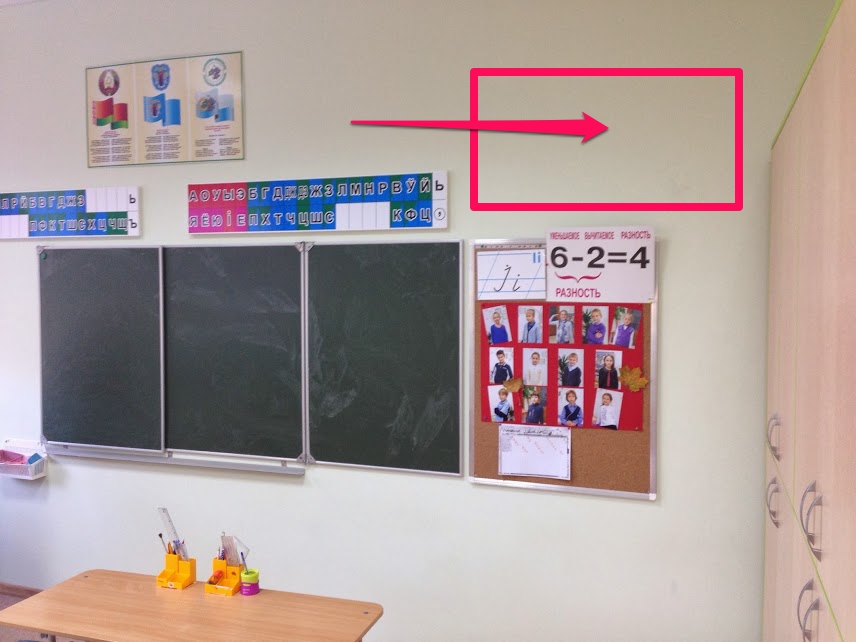

  Место крепления – в углу над доской. Для комфортного просмотра телевизор нужно повернуть к центру класса и наклонить, чтобы не было бликов.

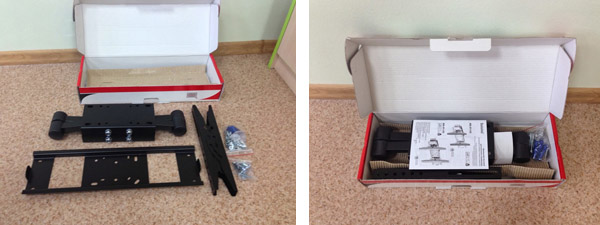

  Комплектация кронштейна Электриклайт КБ-01-55:

• - Выдвижной механизм к стене
• - Пластина
• - Рейки, которые нужно собрать
• - Комплект крепежа к стене (дюбеля и глухари)
• - Комплект крепежа к телевизору (болты М6 и М8)
• - Инструкция по сборке

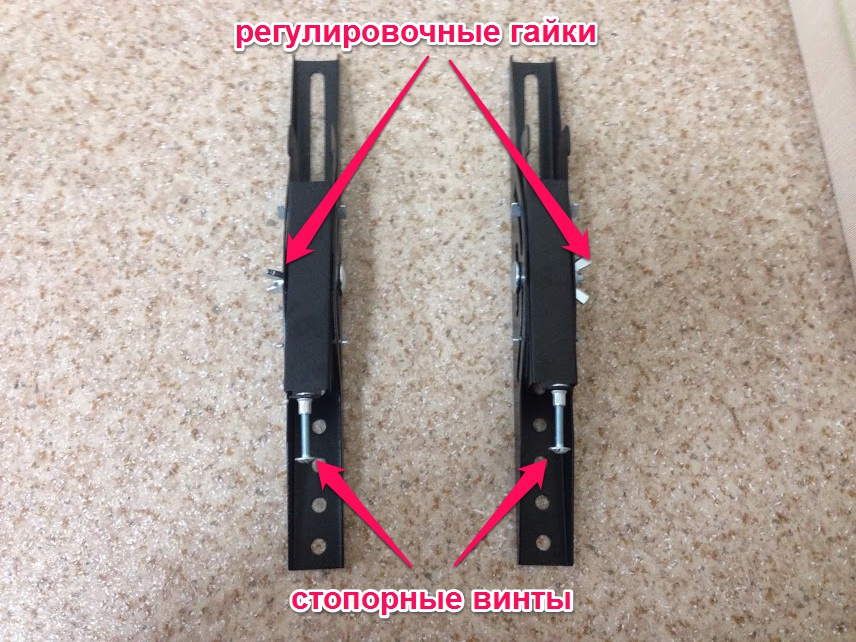

  Собираем рейки, как показано на инструкции. Нужно обратить внимание, что они есть левая и правая. Важно, чтобы регулировочные гайки смотрели наружу. Вкручиваем стопорные винты.

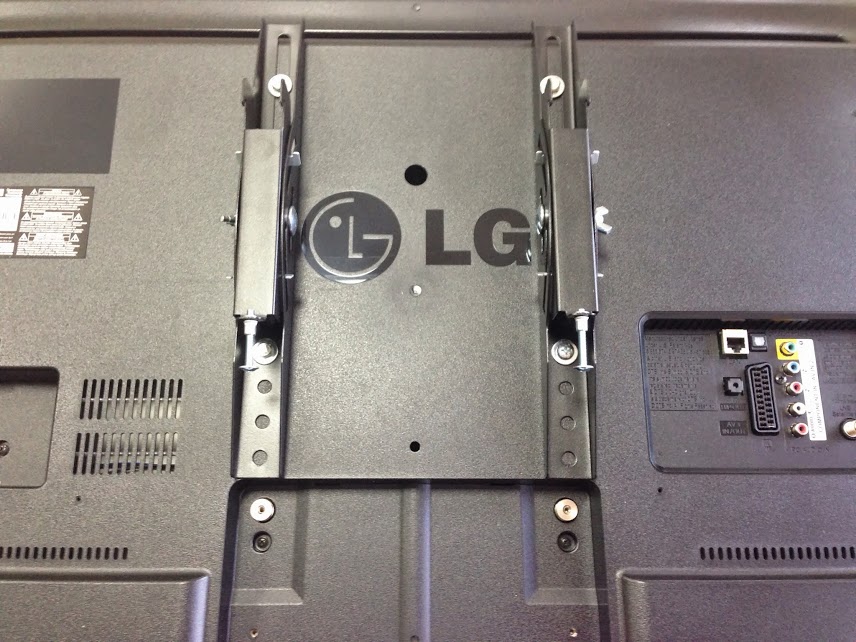

  Телевизор положили экраном вниз на ровную твердую поверхность. Для предотвращения царапания экрана – подстелили упаковочный чехол от телевизора.   Прикручиваем рейки к задней панели телевизора. В данной модели телевизора отверстия располагаются на расстоянии 200х200мм и диаметр 6мм. Обращаем внимание на расположение регулировочных гаек – смотрят наружу.

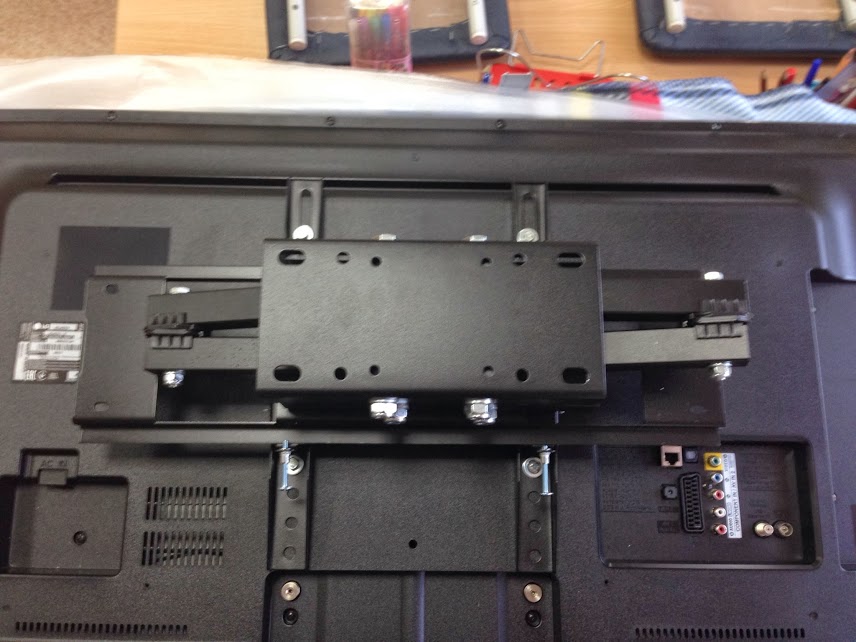

  Прикладываем весь кронштейн к телевизору для того, чтобы разметить расстояния от выдвижного механизма, который крепится к стене, до краев телевизора. Делаем расчеты для отметки на стене.

  Наши расчеты выглядят так.

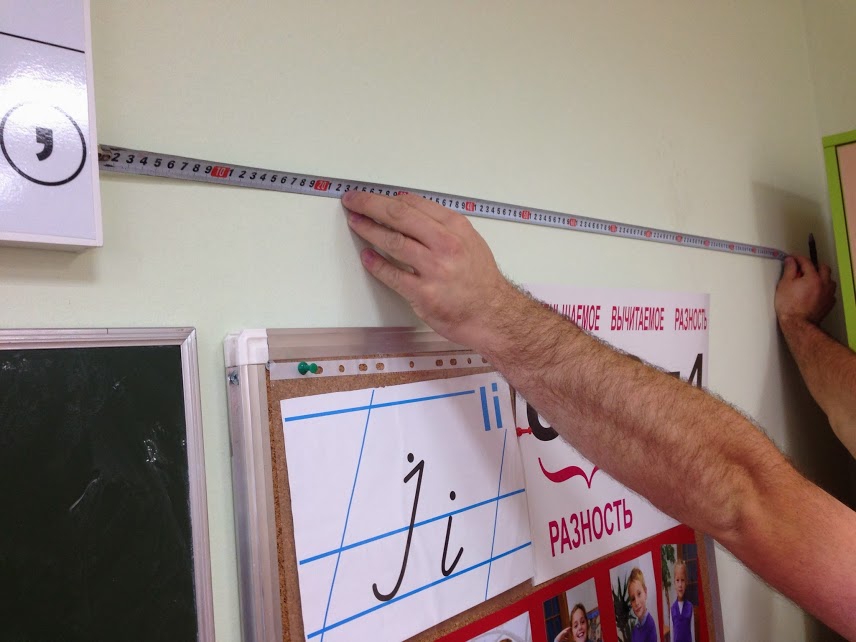

  Намечаем место крепления кронштейна Электриклайт КБ-01-55.

  Мы готовы к установке. Для этого нам понадобится стремянка, перфоратор и пылесос, для того чтобы во время сверления уловить всю пыль.     Кронштейн Электриклайт КБ-01-55 крепится на 4 глухаря. Для удобства, сначала крепим 1 точку, затем, приложив уровень, размечаем оставшиеся 3 отверстия. В нашем случае стены оказались блочными, толщиной 10см. Было принято решение сверлить насквозь и крепить, используя болты М10х120 и гайки.   Хорошо поджимаем все гайки на рычагах, но так, чтобы у кронштейна была возможность выдвигаться и складываться.

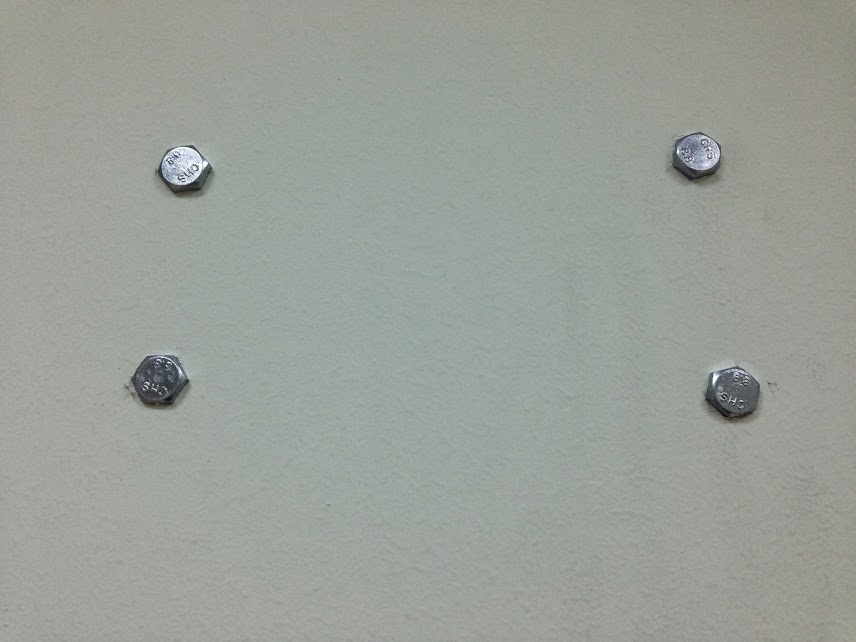

  Вот так выглядит обратная сторона стены (видны только шляпки болтов).

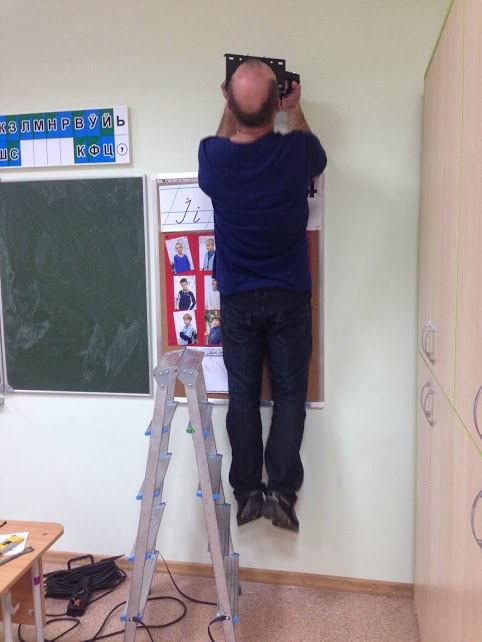

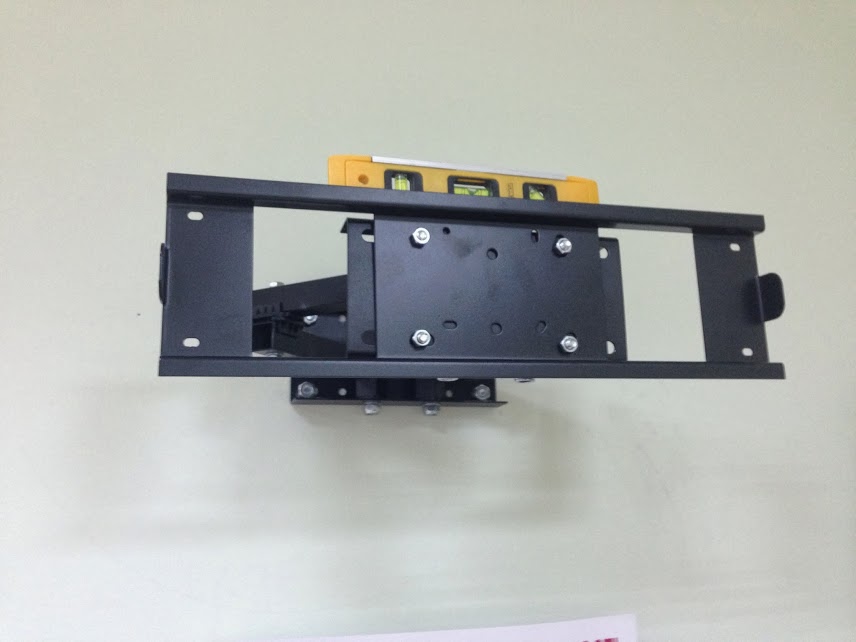

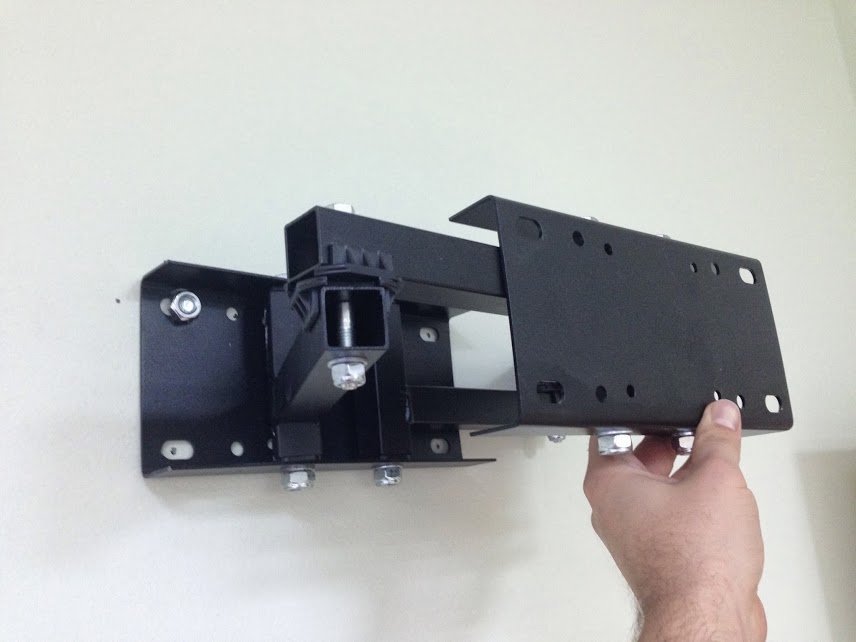

  Проверяем надежность конструкции. Комментарии, как говорится, излишни.     Прикручиваем пластину. В ней предусмотрены овальные отверстия для регулировки горизонтали, поэтому с помощью уровня крепим ее ровно горизонтально.


  Телевизор вместе с прикрученными рейками навешиваем на пластину. Закручиваем стопорные винты (они упираются в пластину и не позволяют рейкам соскочить). Выставляем угол наклона, отпустив регулировочные гайки и зажав их снова. Проверяем плавность хода при поворотах и при необходимости либо дожимаем либо отпускаем самоконтрящиеся гайки.

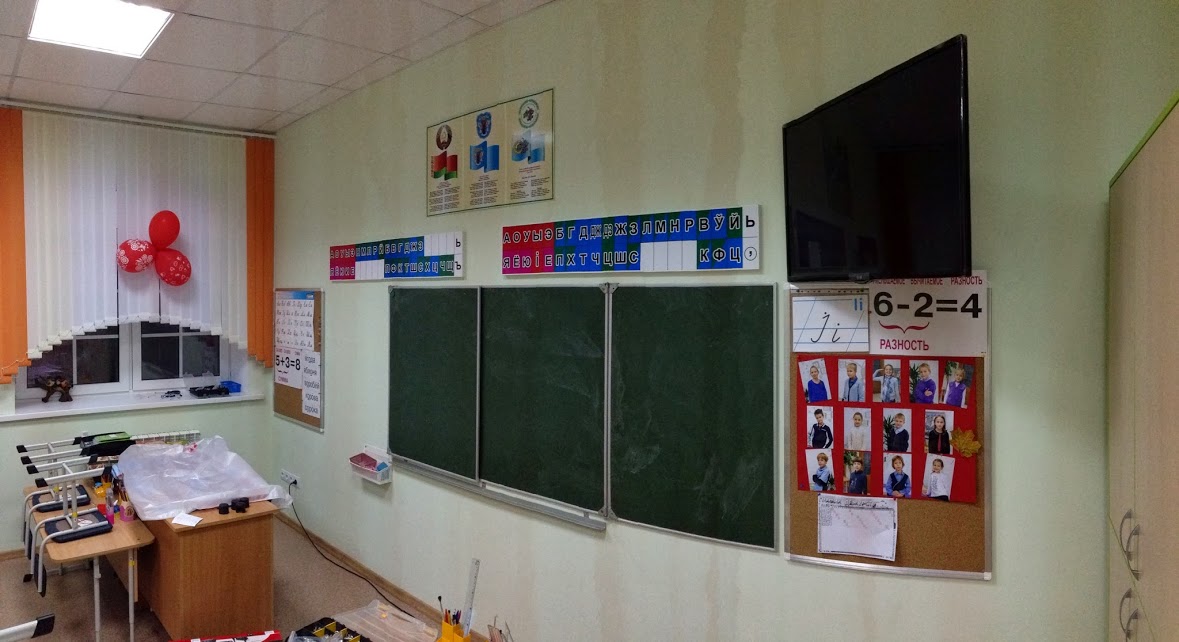

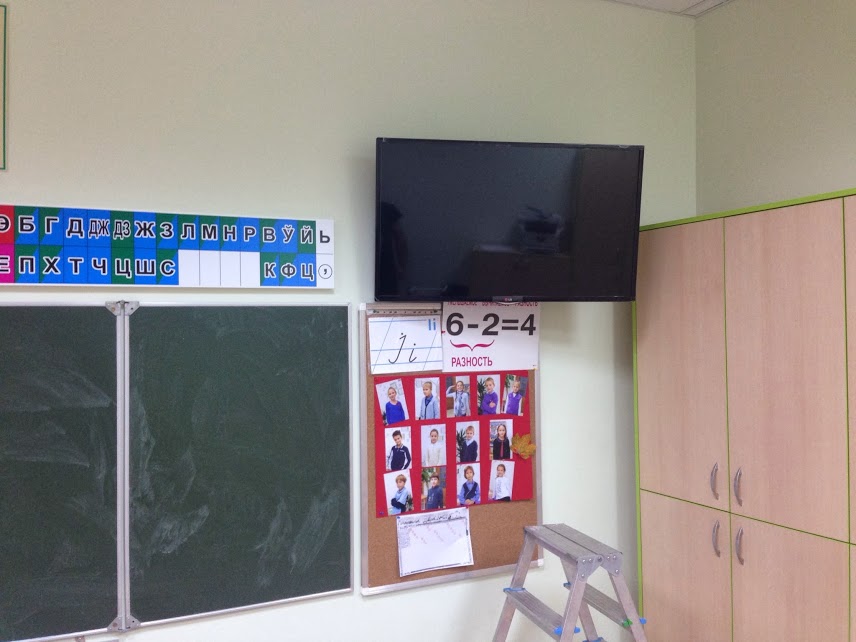

 Как итог – телевизор надежно закреплен и имеет возможность поворачиваться и наклоняться при просмотре. В свободное время его можно прижать к стене и он будет висеть как картина.
