Установка кронштейна Barkan 34L

У заказчика стояла задача повесить телевизор 50” на бетонную стену. Телевизор должен закрывать розетки, располагаться точно по центру оформленного для него места и, при необходимости, поворачиваться для просмотра из другой части комнаты. Угол разворота должен быть как можно больше, соответственно выбирать нужно было из кронштейнов, которые максимально выносят телевизор от стены и достаточно надежные для 50”. Выбрали кронштейн Barkan 34L, который отлично справился с поставленной задачей.

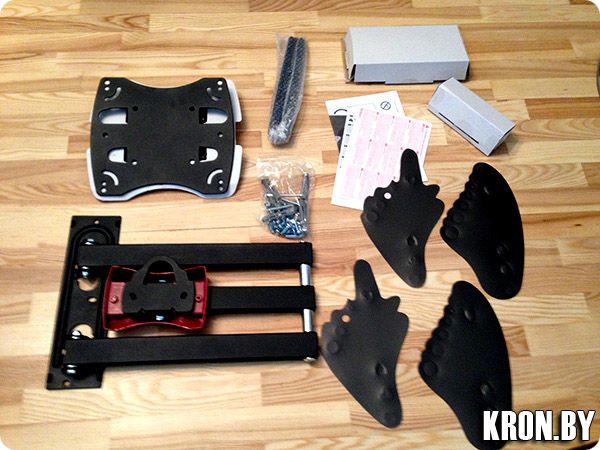

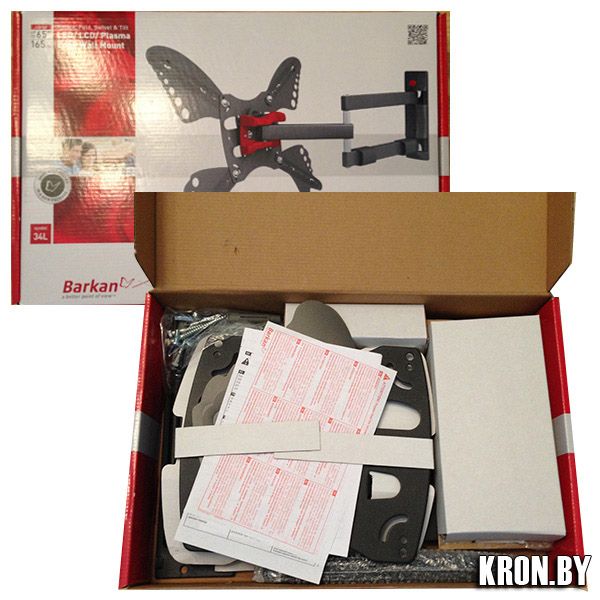

  Кронштейн Barkan 34L поставляется в цветной яркой и очень информативной упаковке. На ней указаны все необходимые при выборе параметры. Внутри коробки все детали надежно закреплены и изолированы. Независимо от условий транспортировки риск появления царапин на краске и поломке пластиковых деталей сведен к минимуму.

  Подробная инструкция для установки, где прорисован каждый этап сборки кронштейна.

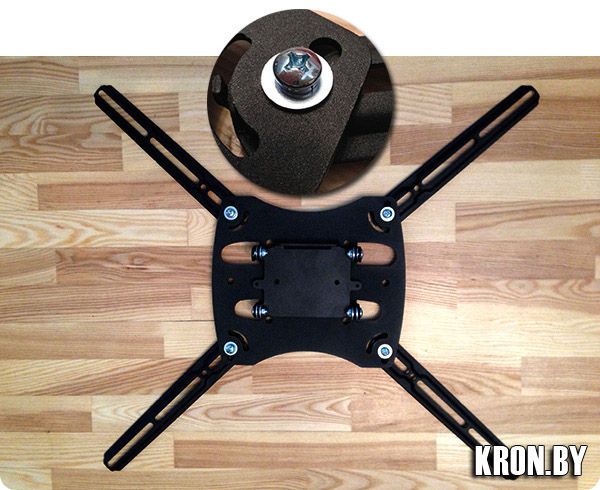

  Расстояния между крепежными отверстиями в нашем телевизоре соответствуют стандарту VESA 400x400мм, поэтому нам необходимо прикрутить дополнительные рейки к пластине. Для этого используем винты, шайбы и гайки.

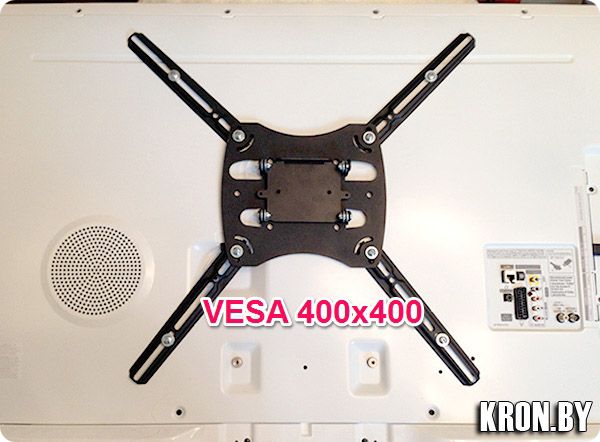

  Телевизор положили экраном вниз на ровную поверхность, предварительно открутив подставку. Прикладываем пластину с рейками к задней панели и 4-мя винтами м8 через шайбы ее прикручиваем.

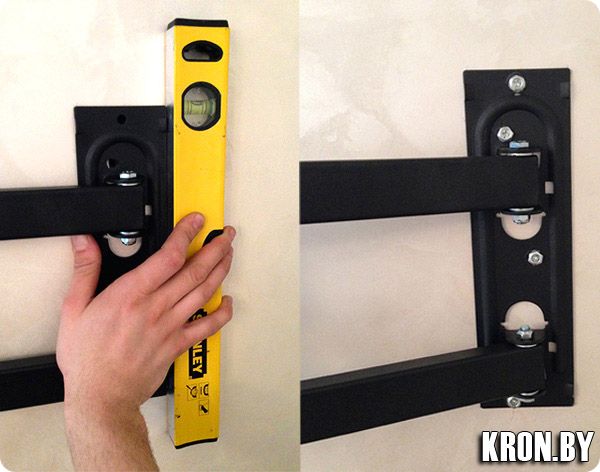

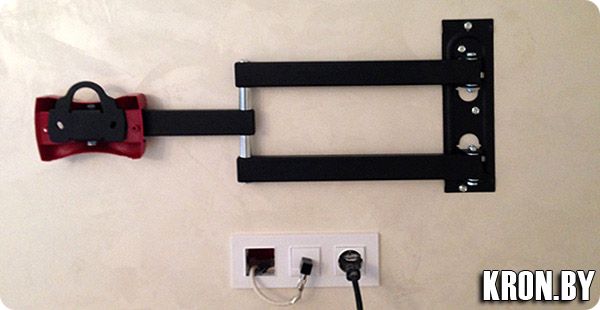

  При помощи уровня выставляем вертикально кронштейн и намечаем центры 4-х отверстий для крепления в стене. Сначала тонким сверлом Д5 сверлим  4 отверстия (глубина 80мм) в режиме отбойника, затем меняем сверло на Д10 и в режиме дрели их расширяем для дюбелей. Вставляем в стену дюбеля и глухарями прикручиваем кронштейн. Во время сверления отверстий под сверлом держим пылесос, чтобы собрать всю пыль.

  Демонстрация подвижности кронштейна. Он может плотно прижиматься к стене слева и справа, складываться по середине, отодвигаться от стены и поворачиваться/наклоняться.

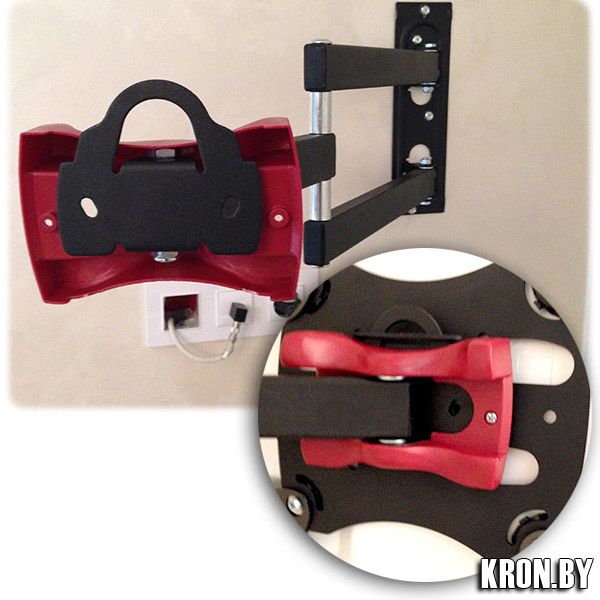

  Отодвигаем кронштейн от стены и навешиваем прикрепленную к телевизору пластину на посадочное место кронштейна. Затем, отодвинув красную декоративную накладу, 2-мя винтами прикручиваем одну пластину к другой. Выставляем нужный нам угол наклона (в нашем случае наклон не нужен, поэтому оставляем без изменений). Затем закрываем весь узел красной пластиковой накладкой и прикручиваем ее также 2-мя винтами.

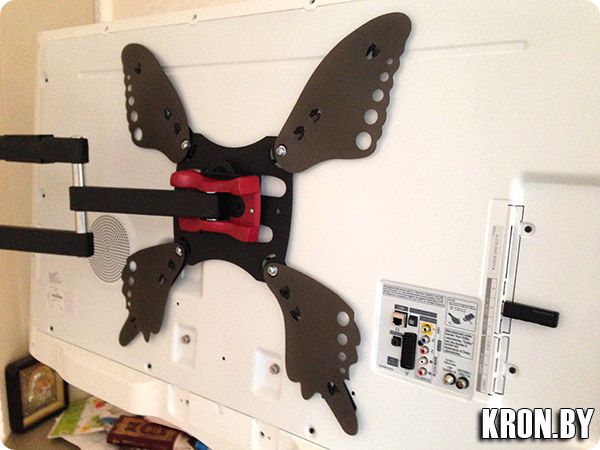

  Удлинительные рейки закрываем декоративными пластиковыми “крылышками”, что придает нашей конструкции визуально эстетический вид.

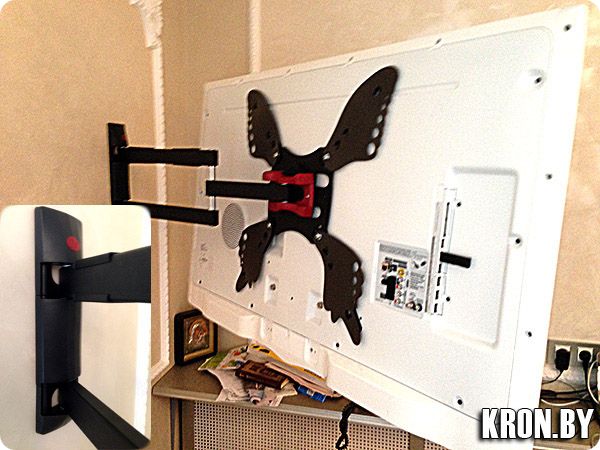

  Закрываем основание кронштейна (то, что крепится к стене) пластиковыми заглушками и ставим вдоль кронштейна 2 пластиковые накладки для того, чтобы пропустить в них провода к телевизору.

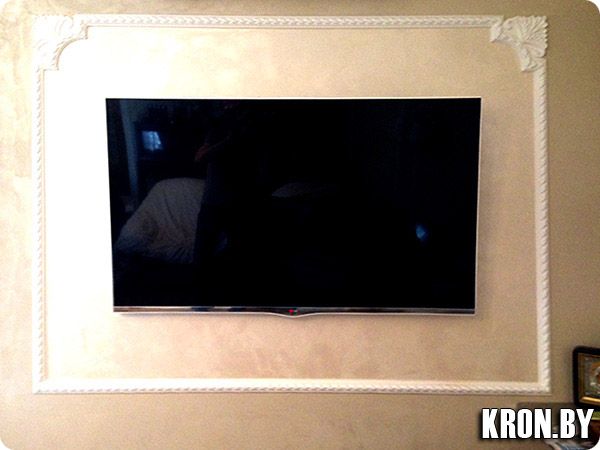

  Подключив все провода к телевизору, прижимаем его к стене и наслаждаемся просмотром. При необходимости мы без труда сможем одной рукой развернуть телевизор на нужный нам угол, а затем также прижать его к стене. Для этого никакой дополнительный инструмент нам не понадобится.   Кронштейн Barkan 34L с установкой можно купить в нашем магазине Кронштейн Центр.   Отзыв нашего клиента:
